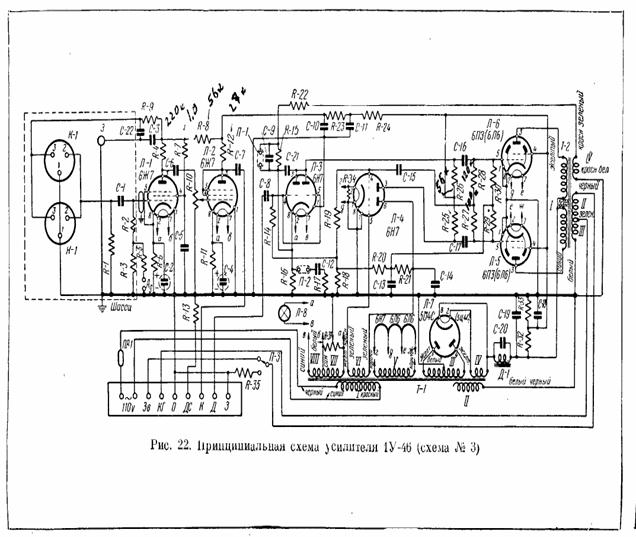

Схема входа — с
разделением постоянной и переменной составляющих тока фотоэлементов.
Первый каскад
усилителя 1У-46 собран по реостатной схеме и работает на лампе 6Ж7Б (Л-1)
в понтодном соединении.
Схема
первого каскада усилителя 1У-46 отличается от схемы первого каскада усилителя
1У-45 тем, что сюда перенесены из второго каскада гнезда адаптера. Для того
чтобы не перегружать усилитель, сигнал от адаптера подается через делитель,
составленный из сопротивлений Н о
и Н-5.
Плечи делителя
подобраны таким образом, чтобы на сетку лампы 6Ж7Б (Л-1)
подавался сигнал, равный по величине сигналу, подаваемому от фотоэлементов.
Назначение
других деталей следующее: Л-6 — сопротивление
смещения лампы 6Ж7Б (Л-1), оно
заблокировано емкостью С-2; сопротивление Л-4
— анодная нагрузка лампы 6Ж7Б (Л-1); С-6
— переходной конденсатор. Напряжение на экранную сетку лампы 6Ж7Б (Л-1)
подается через гасящее сопротивление Л-7,
заблокированное емкостью С-5.
Данные деталей
первого каскада усилителя 1У-46 отличаются от данных усилителя 1У-45, что
вызвано изменением режима лампй.
Питание нити
накала лампы 6Ж7Б (Л-1) производится
пониженным напряжением (5,7 в)
переменного тока, что делается для снижения помех. Для этих же целей применен
потенциометр «средней точки» Л-31.
Перемещением движка Л-31 удается свести
до минимума фон, прослушиваемый при звуковоспроизведении.
Второй каскад
собран по реостатной схеме на лампе 6Ж7Б (Л-2) в
триодном соединении.
Утечкой сетки
лампы Л-2 служит
переменное сопротивление Л-10, которое
выполняет роль установочного регулятора громкости. С его помощью
устанавливается необходимый уровень громкости.
Подача
автоматического смещения на сетку лампы Л-2
осуществляется с сопротивления П-11,
заблокированного емкостью С-4. Л-12
— сопротивление анодной нагрузки. С-7
— переходной конденсатор. Питание нити накала лампы Л-2
производится переменным током напряжением равным 6,3 в.
