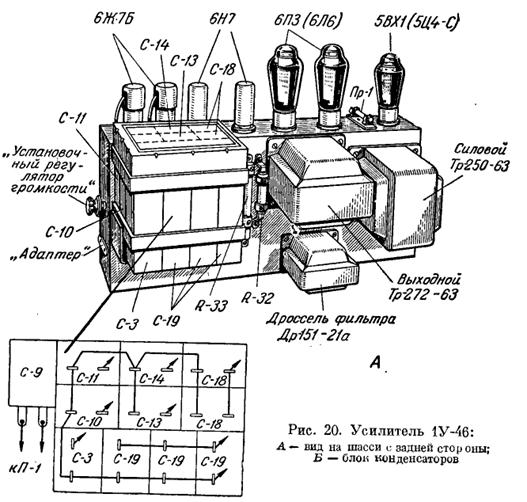

На основании
шасси усилителя 1У-46 установлены (см. рис, 18, В) изолированные от шасси
колодки с гнездами типа Кинап, в которые вставляются колодки гибких шлангов фотоэлементов.
Особенностью
конструкции усилителя 1У-46 является выполнение элементов входной цепи. В целях
уменьшения помех в 1У-46 корпусы колодок входной цепи тщательно изолированы от
металлического шасм, на котором они установлены. С этой же целью экран
сеточного проводника, идущего к лампе 6Ж7 (Л-1),
и экран, прикрывающий входное плато, также тщательно изолированы от шасси
усилителя и заземляются в одной точке.
Детали
входной цепи (конденсатор С-1
и сопротивления Н-1 и Н-2)
смонтированы на панели с высокой изоляцией. В
условиях эксплуатации на высокую изоляцию и заземление элементов входной цепи в
одной точке следует обращать особое внимание.
Так,
с целью устранения помех фотоячейка на кинопроекторе должна быть тщательно
изолирована от последнего (в частности, под металлический щиток, прикрывающий
кожух фотоэлемента, следует подклеивать резину.
Внутри шасси
усилителя 1У-46 размещены (рис. 21) остальные элементы его схемы
С этой же целью
гибкие шланги должны быть тщательно изолированы от стены киноаппаратной. (Более
подробно см. раздел VII.)
С целью
устранения помех на электронные лампы 6Ж7Б (Л-1
и Л-2)
надеты
экранирующие колпачки, которые должны иметь надежный контакт с
металлическим баллоном лампы, прикрывая вывод управляющей сетки лампы и
неэкранированный конец сеточного провода, выступающий из оболочки экрана.
Усилитель имеет
четыре каскада (рис. 22), из которых три—усиления напряжения и
четвертый—оконечный.
Кроме усилителя,
на шасси размещен его кенотронный выпрямитель, от которого производится питание
анодных цепей ламп усилителя и фотоэлементов.
Вход усилителя
1У-46, так же как и 1У»45, рассчитан на работу от одного из двух фотоэлементов,
подсоединяемых к входу с помощью двух гибких шлангов. Штырьки шлангов
вставляются в гнезда колодок Кинап, обозначенных на схеме через К-1.
Как уже отмечалось, все элементы входной цепи тщательно изолированы от шасси
усилителя и экранированы (под съемным экраном расположены следующие детали: 11-1,
11-2, Л-3, С-1 и их лепестки, а также две колодки
Кинап—К-1).
