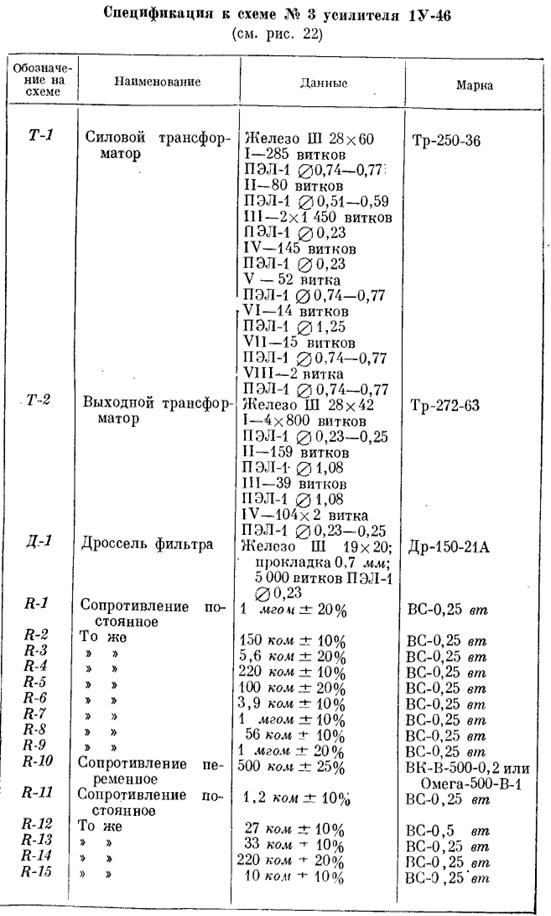

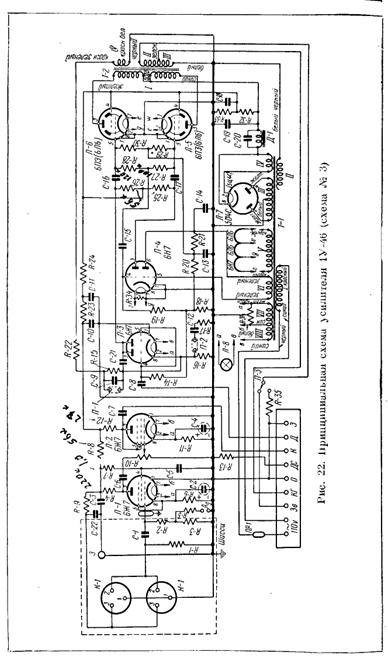

Предоконечный
(третий) каскад собран по инверсной схеме и работает на
двух лампах 6Н7 (Л-3 и Л-4).
В качестве триода основного плеча инверсного каскада используется лампа 6Н7 (Л-3),
у которой оба триода включены параллельно (анод 3
соединен с анодом 6, сетка 4
—
с сеткой 5), а в качестве
инвертирующей лампы используется первый триод лампы 6Н7 (Л-4)
(сетка 4, анод -3).
Инвертор собран
по автобалансной схеме. Основными элементами этой схемы являются сопротивления
Д-27, Л-28 и Л-19.
При ознакомлении с усилителем 1У-45 мы уже отмечали, что симметрия схемы в
основном определяется отношением сопротивлений Л-27
и Л-28,
которое должно быть равно 1,2.
Что касается
величин остальных деталей и параметров ламп, то их отклонения не влияют на
симметрию схемы.
Подавать
фиксированное смещение на сетки ламп 6ПЗ (Л-5
и Л-6)
оконечного
каскада через сопротивления Л-27
и Л-28
невозможно, так как при этом не использовались бы ценные свойства автобалансных
инверсных схем и потребовалась бы улучшенная фильтрация выпрямленного
напряжения смещения. Во избежание этого применены добавочные сопротивления Д-29
и Д-30.
Сопротивления
Д-25 и Д-26 — анодные нагрузки лампы Л-3
и первого триода лампы Л-4. С-16
и С-11
— переходные конденсаторы. С-15
— разделительный конденсатор. Смещение на сетки ламп Л-3
(сетки 4 и 5)
и
Л-4
(сетка 4) — фиксированное
(независимое), что обеспечивает более стабильную работу предоконечного каскада.
Фиксированное
(независимое) смещение на сетки ламп Л-3
и Л-4
осуществляется от специального лампового выпрямителя. Этот выпрямитель собран
по однополупериодной схеме и работает на втором триоде лампы Л-4
(6Н7), причем сетка 5 выполняет рол,ь
анода кенотрона, а анод 6 — роль
электростатического экрана, защищающего от помех первый триод этой же лампы 6Н7
(Л-4),
— его сетку 4.
Фильтр
выпрямителя смещения — реостатно-емкостный — составлен из емкостей С-13
и С-14
и сопротивления Д-27. Для подачи на сетки ламп Л-3
и Л-4
необходимогосмещения применен делитель, составленный из сопротивлений Л-20
и Л-18
(напряжение смещения снимается с сопротивления Л-18).
