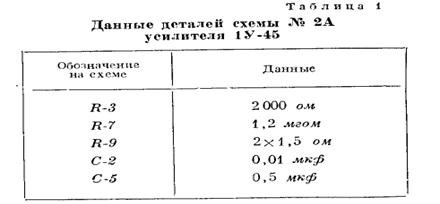

4.           Наряду с этим в схеме № 2А усилителя 1У-45 применены некоторые детали, имеющие несколько иные данные, чем в схеме № 3 (табл. 1).

5.           В схеме № 2А последовательно с нитью накала лампы 6Ж7 (Л-1) включено два проволочных сопротивления по 1,5 о и константан 0 0,35. Это сделано для того, чтобы к нити накала лампы 6Ж7 подвести понижен­ное напряжение (5,6 в), что позволяет снизить уровень помех. В схеме № 3 от обмоткн VIII силового трансформатора Т-1 (Тр-250-36) сделан соответствующий отвод (обмотка VII), и эти сопротивления R-9 схемы № 2А не нужны.

6.           Сопротивления R-18 и R-19 делителя напряжения смещения в схеме № 2 А имеют допуски л 10% вместо ±20% для R-18 и +20% для R-19 схемы № 3.          ^

Графически схемы № 3 и 2А почти аналогичны, поэтому схема А не приводится

Схема соединения КУСУ-45

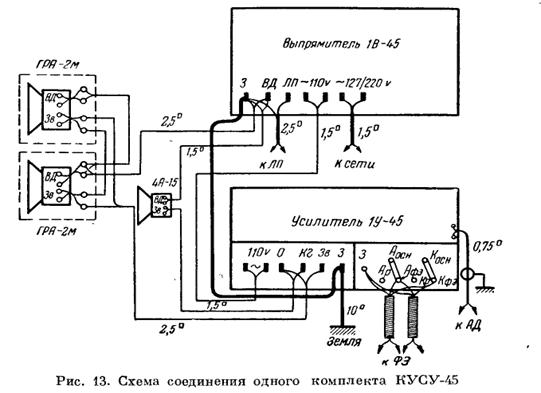

В случае применения одного комплекта усилительного устройства КУСУ-45 его соединяют по принципиальной схеме рис. 13, где квадра­тами обозначены отдельные элементы этого комплекта и указаны лепестки плато.

Для соединения пользуются проводом марки ПР-500. Сечение про­водов показано на рис. 13. Более подробно монтаж комплекта описан в разделе VII. При применении двух комплектов КУСУ-45 соединения производят по схеме рис. 14.

Выносной регулятор громкости

Значительным неудобством комплекта КУСУ-45 является отсутствие выносного регулятора громкости, работа без которого в кинотеатрах крайне затруднена. Поэтому рекомендуется некоторая переделка усили­теля 1У-45, которую разрешается производить только квалифицирован­ным мастерам киноремонтных мастерских.

Переделки в усилителе 1У-45 должны быть следующие:

1)                 сопротивление R-7 экранной сети 6Ж7 отключается от сопротивле­ния R-5 (рис. 15,А) и подключается к одной из трех клемм плато, которое следует установить в усилителе 1У-45. К клеммам плато 1 (рис.15, В) подсоединяются через плато 2 провода линии, идущей к сопротивлению R, выполняющему роль выносного регулятора громкости;
