и одной лампы 6Н7, включенных

последовательно                                                                             18—19

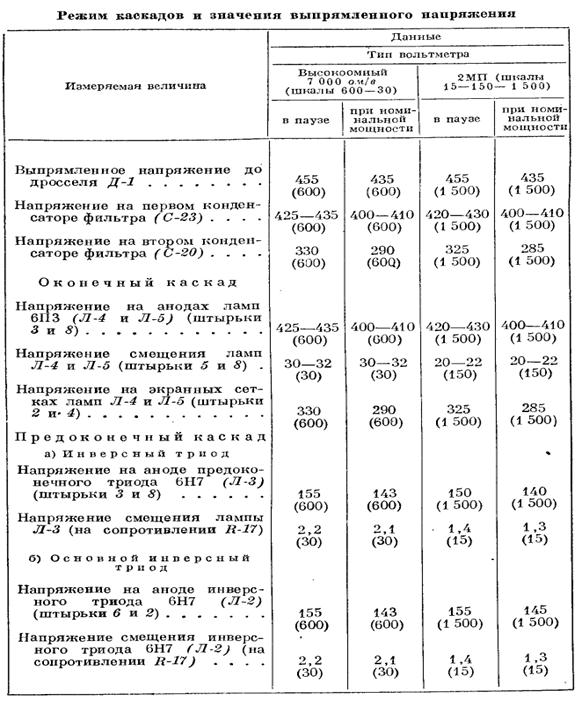

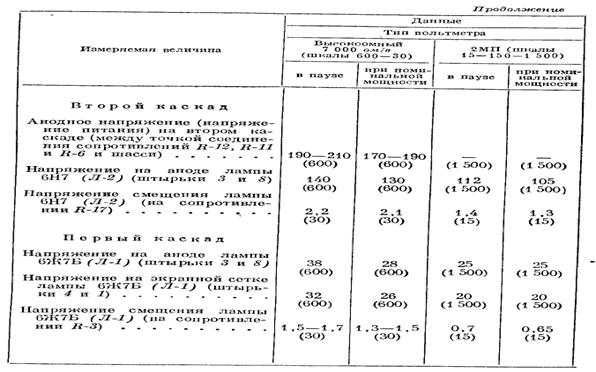

Примечание. Цифры в скобках указывают значения шкал, на которых произведены измерения (измерения на иных шкалах будут отличны от цифр, приведенных в карте режима).

Варианты принципиальных схем КУСУ-45

Как и в других типах усилительных устройств, схема усилительного устройгтва КУСУ-45 претерпевала ряд изменений. Наибольшее распространение получили варианты схем № 2А и 3.

Выше было приведено описание схемы № 3 КУСУ-45, от которой схема № 2А отличается следующим:

1                    В схеме № 2А применен силовой трансформатор Тр-84-23 вместо Тр-250-36.

Данные травсформатора Тр-84-23 следующие:

Железо Ш 28X60

I                                 — 285 витков ПЭ 0 0,74—0,77;

II                               — 200 витков ПЭ 0 0,21—0,23;

III—        --2X1450 витков ПЭ 0 0,23;

IV                           — 145 витков ПЭ 0 0,21—0,23;

V                              — 52 витка ПЭ 0 0,74—0,77;

VI                   — 14 витков ПЭ 0 1,20—1,25;

VII                  — 18 витков ПЭ 0 0,74—0,77

2                    Применен дроссель фильтра Др-81-21А вместо дросселя Др-150-21А.

Данные дросселя Др-81-21А следующие:

Железо Ш 19X20; зазор 0,25 мм;

число витков 5 000 Г1Э 0 0,23.

3                    В связи с применением другого дросселя емкость фильтра пробки (конденсатор С-17) составляет 0.125 мкф±-20% (применено два конденсатора по 0,25 мкф, включенные последовательно) вместо емкости в 25 мкф.
