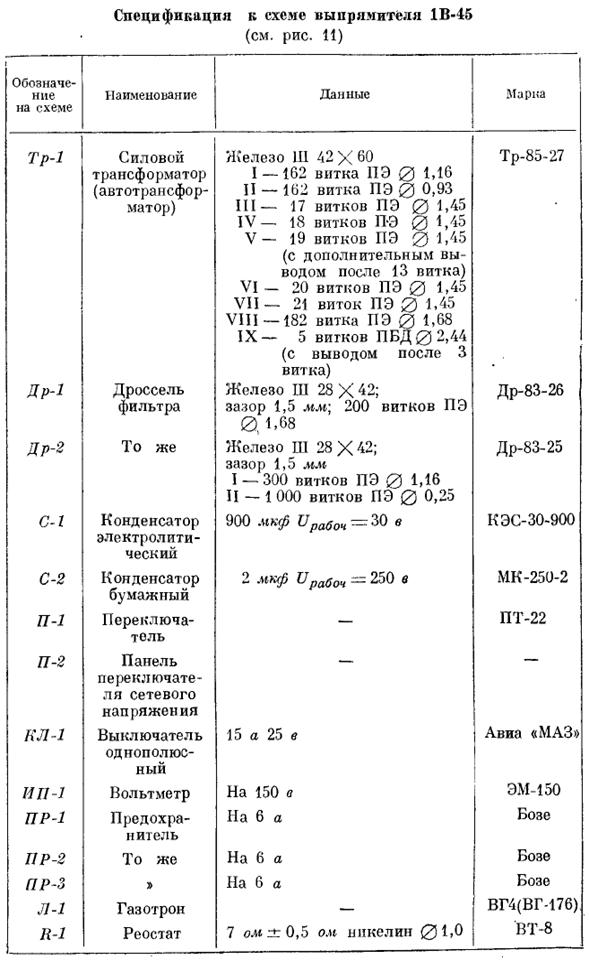

Карта режимов КУСУ-45

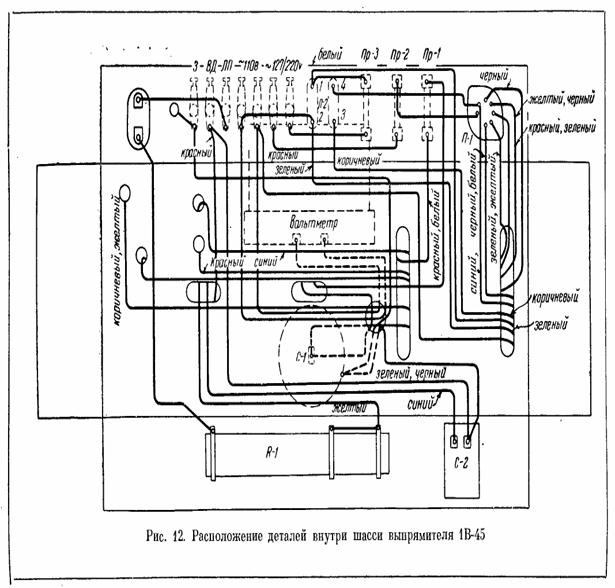

Выпрямитель 1В-45

Напряжение сети, подводимое к клеммам                                  85—135

«127/220»...........................                                                              170—220 в

Мощность, потребляемая от сети (включая

питание усилителя 1У-45..........................                                    около 400 вт

Напряжение, подводимое к клеммам «110 в»

(питание усилителя 1У-45)                                                            110 в

Напряжение между анодами газотрона

ВГ4 (ВГ-176) .....................                                                              около 130 в

Напряжение наказа газотрона ВГ-176                                         2,5 в

Напряжение возбуждения громкоговорителей

на клеммах «3» и « -(- ВД»                                                            28 в

Пульсации напряжения возбуждения

громкоговорителей..........                                                              до 10%

Ток в цепи возбужд. Громкоговорителей                                               2,5 а

Напряжение лампы просвечивания

(клеммы «3» и «-|-ЛП»...............................                                    12,5 в

Пульсации напряжения лампы просвечивания                          до 2%

Ток цепи лампы просвечивания......                                             2,5 а

Усилитель 1У-45

Напряжение питания, подводимое от

автотрансформатора 1В-4.........................                                    110 в

Средняя мощность, потребляемая усилителем                           110 вт

Напряжение вакала кенотрона                                                     4,8—5 в

Напряжение накала 6Ж7...............                                                5,6 в

Напряжение накала 6Н7 (Л-2...................                                    6,3 в

Напряжение накала двух оконечных ламп
