'2) две другие
клеммы (лепестки) линии выносного регулятора громкости присоединяются одна к
земле, а другая к сопротивлению R-5 фильтра

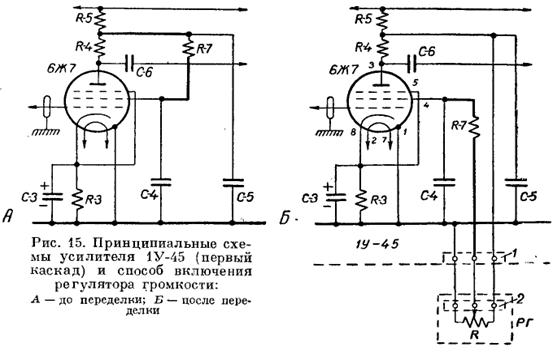

анодной цепи лампы 6Ж7 (рис. 15, Б).
В качестве
выносного регулятора громкости применено сопротивление типа ВК-0,5 мгом.
Линия к выносному регулятору громкости имеет три провода, из которых один
заземлен. Напряжение остальных двух проводов по отношению к земле не превышает
85—90 в. Линия к РГ
может быть любой длины и не требует экранировки. Однако провода следует заключить
в металлическую трубу,_ что необходимо для механической защиты их от каких-либо
повреждений.
Емкость
и индуктивность линии выносного регулятора громкости не влияют на
характеристики усилителя 1У-45, а поэтому может быть применен обычный провод
марки ПР-500 сечением 1 мм2.
Регулирование
громкости звука осуществляется изменением экранного напряжения лампы 6Ж7,
причем коэфициснт нелинейных искажений усилителя при изменении уровня громкости
от максимума до —36 дб не превышает
1,5—2%.
Пульт регулятора
громкости может быть любого типа.
Применять для
регулирования громкости при работе комплекта КУСУ-45 реостат накала лампы
просвечивания, как это рекомендуют некоторые авторы, нельзя, так как при таком
способе регулирования уровня громкости лампа просвечивания будет иметь
пониженный накал, что приведет к снижению ее температуры, а следовательно, к
изменению цветовой характеристики.
А это в свою
очередь вызовет искажения при звуковоспроизведении фонограмм цветных
кинофильмов.
Эксплуатация
КУСУ-45

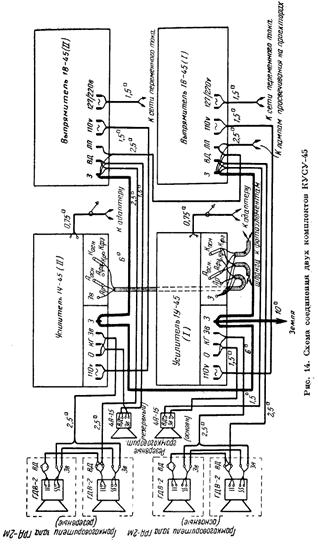

Включение
смонтированной и проворенной аппаратуры (два комплекта КУСУ-45 — рабочий и
резервный) производится в следующем порядке.
1.
Рукоятку
регулятора громкости Я-8 ставят в
среднее положение.
2.
Перемычки
переключателя П-3 входа рабочего
усилителя 1У-45
