Разместив в
непосредственной близости к катушке колебательного контура третью катушку —
катушку связи, соединенную через реостат с лампой просвечивания, можно передать
энергию из колебательного контура в цепь лампы просвечивания.
По способу
питания ламповые генераторы делятся на генераторы с последовательным питанием
(см. рис. 17) и генераторы с параллельным питанием (рис. 18).
В ламповых
генераторах в зависимости от режима лампы могут быть получены два рода
колебаний.

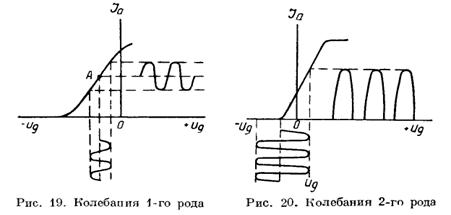

Колебания 1-го
рода (рис. 19) характеризуются тем, что анодный ток изменяется
ппо
синусоидальной кривой (применяются в лабораторной и измерительной технике, а
также в маломощных генераторах). Коэфициент полезного действия генератора,
работающего в этом режиме, не превышает 50%.
Колебания 2-го
рода (рис. 20) характеризуются тем, что анодный ток в электронной лампе
проходит только в течение некоторой части периода. „ ,
„
Из-за высокого
коэфициента полезного действия колебания 2-го рода широкоприменяются в
радиотехнике и в генераторах высокой частоты для питания ламп просвечивания
звуковых узкопленочных киноустановок. '
Генератор
высокой частоты усилителя ПУ-12, схемы № 1, 3 и 5

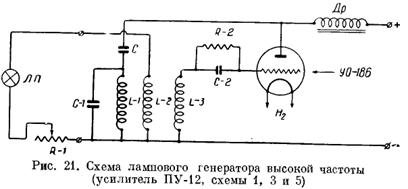

В схемах № 1, 3
и 5 усилителя ПУ-12 (см. рис. 105, 106 и 107 раздела V) генератор высокой
частоты, питающий лампу просвечивания звукового узкопленочника 16-ЗП-5, собран
по схеме параллельного питания с самовозбуждением (рис. 21).
К
Контур
генератора состоит из катушки самоиндукции £-7 и емкости С-1
(250 см); катушка Ь-З
служит катушкой «обратной связи»; катушка Ь-2
— для связи цепи лампы просвечивания (4 в
0,75 а) с контуром; напряжение
лампы просвечивания (ЛП) может быть
изменено с помощью реостата Д-1 (10 ом
0,75 а); гридлик состоит
из конденсатора С-2 (250 см)
и
сопротивления Д-2 (52 000 ом), которые служат
для подачи смещения на сетку генераторной лампы.
