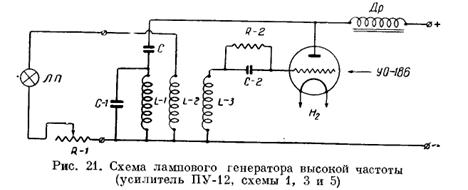

Дроссель Др предназначен для преграждения пути переменной слагающей через источник анодного питания.

Конденсатор С, равный 1300 см, предохраняет источник высокого напряжения от короткого замыкания через Др и Ь-1 на землю.

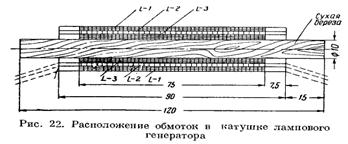

Данные катушки генератора усилителя ПУ-12; (схемы № 1, 3 и 5) (рис. 22): 1) Ь-1—1170 витков, провод ПЭ 0 0,15; 2)—65 витков, провод ПЭ 0 1,0; 3) L-З—4270 витков, провод ПЭ 0 0,15.

Примечания:

1.       Стержень оклеивается в два оборота папиросной бумагой 65 X 120 мм.

Примечания:

1.          Стержень оклеивается в два оборота папиросной бумагой 65 X 120 мм.

2.                 В обмотках L-1 и L-3 после каждого ряда намотки прокладывается папиросна бумага 62 х 75 мм

3.                  Между слоями обмотки прокладывается эксцельсиор 60X90 мм.

4.                  Сверху катушка генератора обертывается эксцельсиором 70X 90 мм.

5.                  Выводные концы сделаны из провода ПРГН 0,75 млі² длиной по 150 мм.

Режим генератор

Напряжение лампы просвечивания

при силе тока 0,75 а                                                                                   —4 _в

Мощность генератора....                                                                около 3 вт.

Колебания.........................................                                              2-го рода

Частота контура генератора                                                          около 20 000 гц

На рис. 23 схематически изображен анодный дроссель Др. Его назначение — преградить путь переменной слагающей через источник анодного питания.
