где параллельно

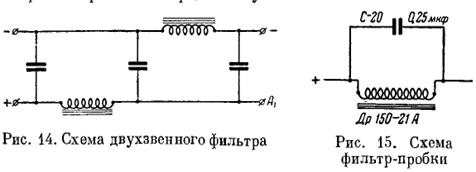

дросселю Д-1 (Др-150-21А)
фильтра включен конденсатор С-20
(два конденсатора по 0,5 мкф включены
последовательно, что упрощает подбор необходимой емкости).
Контур,
составленный из дросселя Д-1 и емкости С-20, настроен на
основную частоту пульсаций 100 гц и представляет большое сопротивление
для составляющей тока этой частоты. Применение фильтр-пробки позволяет
сократить число элементов сглаживающего фильтра для достижения необходимой
степени фильтрации. Например, применение фильтрпробки в устройстве КУСУ-46
позволило сократить общую емкость фильтра выпрямителя до 7 мкф, в то время как в
усилителе 1У-2 (комплект КУСУ-8) эта емкость равна 25 мкф при одинаковом
уровне помех. А если учесть, что конденсаторы фильтра являются одним из
аварийных элементов, то станут понятными преимущества применения фильтр-пробки.

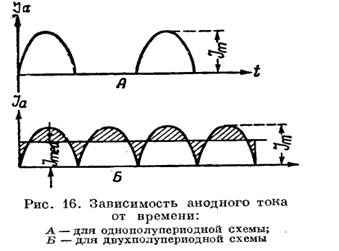

На рис. 16 дается зависимость анодного тока от времени
ГЕНЕРАТОРЫ
ВЫСОКОЙ ЧАСТОТЫ
Если в звуковых
широкопленочных передвижных кинопроекторах применяюся лампы просвечивания,
непосредственно питаемые переменным током через понижающий трансформатор, то в
звуковых узкопленочных кинопроекторах (например, звуковой узкопленочник 16-ЗП-5
Одесского
завода Кинап, укомплектованный усилительным устройством КПУ-12 м; КПУ-46 или
КПУ-47 завода Ленкинап) питание лампы просвечивания осуществляется током
высокой частоты (около 20 ООО—60 000ООО периодов).
Такой способ питания лампы просвечивания позволяет при звуковоспроизведении
минимально уменьшить фон.
Ламповый
генератор служит для получения токов высокой частоты. На рис. 17 приведена одна
из возможных схем лампового генератора.
Генератор
состоит из: а) колебательного контура, в который входят катушка Ь1
и конденсатор Сг; б)
источника электрического тока Бд;
в) электронной лампы Л; г) катушки
связи Ь2; д) батареи накала Бй.
Принцип работы
генератора заключается в следующем: в момент включения анодной батареи БА
(батарея Бв
включена раньше) в анодной цепи электронной лампы Л
наблюдается импульс тока, который вызывает колебания в колебательном контуре Ь1г
Сг. Колебания, возникшие в контуре Ьх,
Сц в свою очередь вызывают на концах катушки обратной связи появление
переменного напряжения. Это переменное напряжение, подведенное
к участку управляющей сетки — катоду электронной лампы, вызывает в ее анодной
цепи ток, который при правильном включении концов катушки
обратной связи Ь2
будет поддерживать незатухающие колебания в колебательном контуре Ьг,
Сл\ частота колебаний зависит от величины
самоиндукции катушки Ь1 и емкости конденсатора С1*.
