фильтров газотронных выпрямителей, как правило, начинаются с дросселя. Широкое

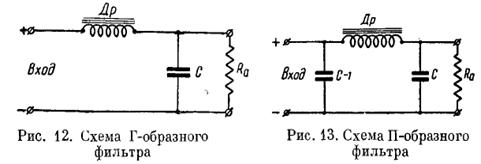

применение нашла схема Г-образного фильтра (рис. 12) в газотронных
выпрямителях, примером которого может служить выпрямительная часть 1В-45
(КУСУ-45), собранная по двухполупериодной схеме на газотроне типа ВГ4 (ВГ-176).
Из схемы рис. И раздела V видно, что фильтр этого выпрямителя начинается с
дросселя Д-1.
Схема фильтра,
начинающегося с дросселя, нашла также применение в фильтре кенотронного
выпрямителя усилителя 1У-46.
Эта схема обеспечивает
практическое постоянство выпрямленного напряжения при колебаниях нагрузки (ток,
потребляемый от выпрямителя лампами оконечного каскада, все время меняется: в
паузе он равен 100 ма, а при полном
сигнале достигает 160 ма). Одновременно
схема фильтра, начинающегося с дросселя, имеет и то преимущество, что на
конденсаторе С (первый
конденсатор фильтра), включенном после дросселя, величина пульсации не
превышает 4 в, в результате чего схема более надежна в эксплуатации—
конденсатор С работает в
легком режиме.
Схема

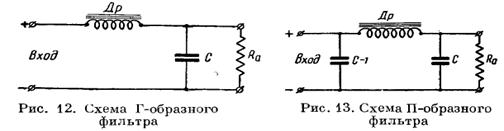

П-образного фильтра, изображенная на рис. 13, нашла широкое применение в
кенотронных выпрямителях. Например, первая ячейка фильтра (или первое звено
фильтра) кенотронного выпрямителя, входящего в состав
1У-45 (см. рис. 4 раздела V), состоящая из конденсаторов С-10
и С-9
и дросселя Д-1, включена в цепь
анодного питания усилителя.
Большое
распространение получила одна из разновидностей двухзвенной схемы фильтра (рис.
14). Например, в выпрямителе ПУ-12м(см. рис. 142 раздела V) элементами
двухзвенного фильтра являются конденсаторы С-12, С-14
и С-15,
дроссели Д-1 и обмотки
возбуждения головки 4А-16. Наконец, в усилительных устройствах КПУ-12, КПУ-13,
КУСУ-45, КПУ-155, КПУ-156 и других широкое применение нашла схема фильтр-
пробки. На рис. 15 изображена часть схемы выпрямителя усилителя 1У-46 (комплект
КУСУ-46),
