с гнезд «110 V»                                                                                           750

Допустимая мощность, снимаемая

с гнезд «30 V»                                                                                             400

Допустимая мощность, снимаемая

с гнезд «5 V»                                                                                               35

Ступени регулировки переключателем                                                  5

Число ступеней регулировки

переключателем ...........                                                                              13

Изоляция обмоток выдерживает

испытание па прочность переменным

синусоидальным напряжением в

течение одной минуты                                                                              1500 в

Сопротивление изоляции

токоведущих частей

автотрансформатора на его корпус                                              не менее 1,5 мгом

Комплект автотрансформатора типа КАТ-11

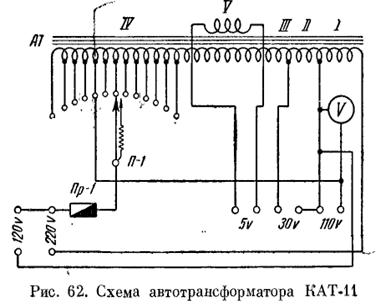

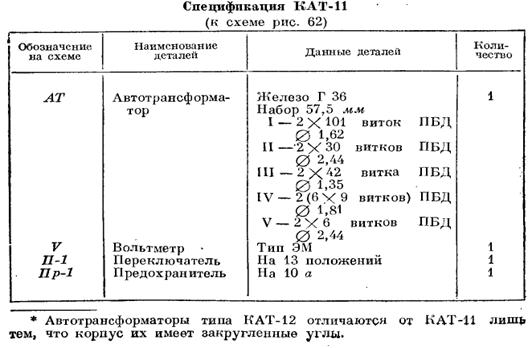

В связи с выпуском проекторов типа К-101 и К-301, в которых приме­няется низковольтная проекционная лампа (30 в 400 вт), потребовался спе­циальный автотрансформатор. Автотрансформатор КАТ-11, (рис.62),разрабо­танный заводом КЭМЗ, имеет следующие конструктивные особенности.

Оформление и габариты его аналогичны КАТ-9, отличается он от последнего данными моточной детали и значениями напряжений, подве­денных к гнездам, а именно: а) гнезда «110 V» служат для подключения проектора К-101 (вилка усилителя вставляется в гнезда «Усилитель» на проекторе); б) гнезда «30 V» служат для включения в них вилки (0 штырь­ков 6 мм) шнура от проекционной лампы К-101; в) гнезда «5 V» (0 отвер­стия гнезда 4 мм) служат для подключения лампы просвечпвания. При пользовании комплектом К-101 эти гнезда остаются свободными. В осталь­ном конструкции КАТ-11 и КАТ-9 аналогичны.

Габариты автотрансформатора КАТ-11: 320X265X120 мм; вес 17 кг.
