Для защиты от
механических повреждений и главным образом от воздействия влаги токопроводящий
слой покрывается у постоянных непро- волочпых сопротивлений слоем лака
или керамики, а также пластмассой. У переменных непроволочных сопротивлений
токопроводящий элемент защищается обычно металлической крышкой.
Постоянные
непроволочные сопротивления
Сопротивления
типа ТО (рис. 25) относятся к числу изолированных сажевых сопротивлений.
Выводами от
проводящего слоя, нанесенного на внутреннюю поверхность трубки, служат два
длинных гибких проводника, вставленных внутрь этой стеклянной трубки и
запаянных с концов
Этим
осуществляетсягерметичность проводящего слоя. Полученная система
запрессовывается в изоляционную пластмассу, чем достигается большая прочность
сопротивления в механическом отношении. Сопротивления типа ТО выпускаются на
мощность от 0,25 до 1,5 вт на номинальные
значения от 300 ом до 10 мгом.
Общие габариты сопротивлений тина ТО (0,25 вт): длина
17 мм,
диаметр 4 мм.
Из-за
недостаточного постоянства величины этих сопротивлений и их нестойкости в
отношении атмосферных воздействий они применяются только в неответственных
узлах схемы.
Сопротивления

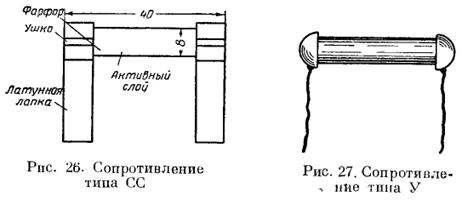

типа СС и У (рис. 26 и 27) являются неизолированными углеродистыми
сопротивлениями.
Из-за
недостаточного постоянства величины этих сопротивлений и их нестойкости в
отношении атмосферных воздействий они применяются только в неответственных
узлах схемы.
Сопротивления
типа СС и У (рис. 26 и 27) являются неизолированными углеродистыми
сопротивлениями. В качестве их основания используется фарфоровая
трубка, на внешнюю поверхность которой нанесен тонкий слой чистого углерода;
для защиты от внешних воздействий внешняя поверхность сопротивления покрыта
слоем лака. Выводами от проводящего слоя, сопротивления служат латунные
обоймы-лапки (сопротивления СС) или просто проволока (сопротивления У). Для
повышения величины сопротивления на пленке некоторых сопротивлений имеется
спиральная нарезка, увеличивающая эффективную длину пленки.
