Асинхронные
электродвигатели при включении самостоятельно набирают необходимую скорость
вращения и дают возможность установить требуемое число оборотов при изменении
частоты питающего напряжения.
Недостатками
этих двигателей являются:
1)
сложный
механизм (червячной передачи, центробежного устройства), который быстро
изнашивается и требует тщательпого ухода;
2)
электродвигатель
вызывает наводки на адаптеры электромагнитного типа.

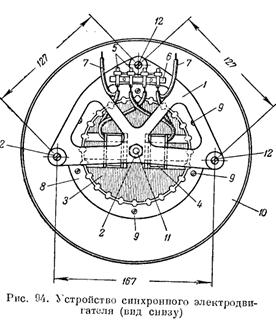

Синхронный
электродвигатель имеет следующее устройство (рис. 94). На литом (из
силумина) или штампованном основании 1
закреплен подшипник 2, на котором
свободно насажен статор 3, представляющий
стальной (набранный из отдельных пластин) диск с прорезами-пазами по
окружности. По внешнему виду статор напоминает шестерню. В диске сделаны
пропилы-шлицы, в которые вставлены [две катушки электромагнитов 4. Концы
от этих катушек подпаены к лепесткам 5,
закрепленным иа изоляционном плато в, жестко
укрепленном на основании 1. Статор 3
с
насаженными на него катушками электромагнитов 4 может
свободво перемещаться на подшипнике 2. Его
перемещение ограничивается спиральной пружиной, закрепленной одним концом к
стойке, установленной на основании 1, а
другим — к статору 3. Ротор 8,
представляющий кольцо прямоугольного сечения, набран из отдельных стальных
штамповок, жестко стянутых между собой и закрепленных с помощью винтов 9 яа
литом из силумина или штампованном патефонном диске 10.
По внутренней
стороне окружности ротора 8 сделаны пазы
(ротор напоминает шестерню с зубцами по внутренней стороне). В центре патефонного
диска, оклеенного с лицевой стороны сукном (чтобы граммпластинка не скользила
по диску при проигрывании), жестко закреплен шпиндель
(ось) 11,
вставляемый в подшипник 2. Шпиндель 11 с закрепленными
на нем патефонным диском 10 и ротором Н
свободно вращается в подшипнике 2,
опираясь- на стальной шарик, вложенный внутрь подшипника.
