Расположение деталей внутри верхнего и нижнего шасси усилителя показано на рис. 97.

Конструктивное оформление откидывающихся шасси, кожухов и панелей КЗВТ-З аналогично КЗВТ-1 и КЗВТ-2.

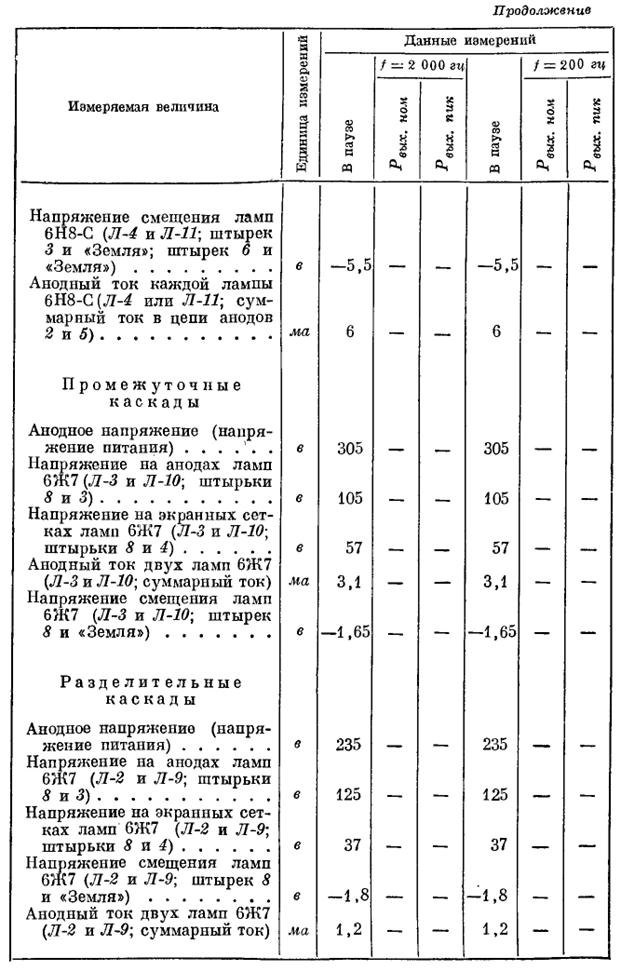

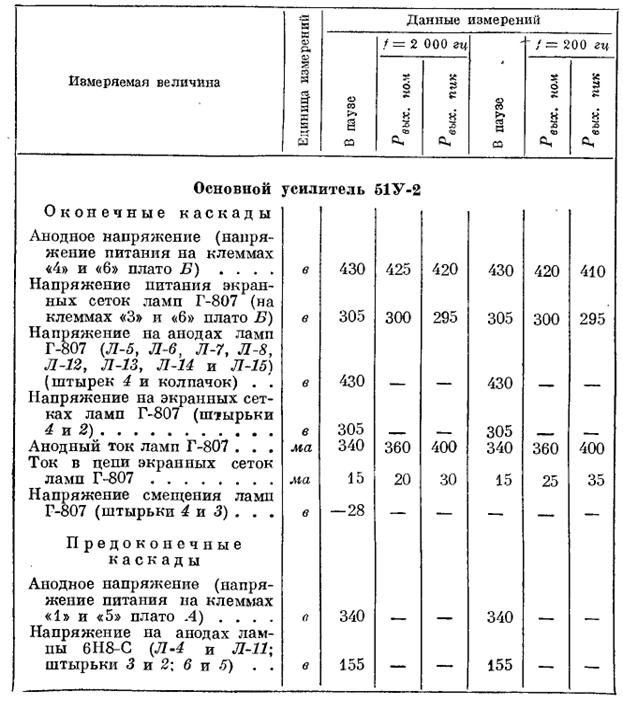

Карта режимов основного усилителя 52У-1 и фотокаскада 80У-8

Электроакустические и прочие данные 51У-2

Частота разделения................                                                         550 гц

Крутизна спада частотной характеристики

в полосе разделения...........                                                                        9 36 на полоктавы

Точка пересечения частотных характеристик

 при равных уровнях в полосе прозрачности

каждого канала лежит от

номинального уровня на...                                                           4 Эб

Пропускание фильтра в полосе

непрозрачности .....................                                                          не выше—25 дб

Номинальное входное напряжение,

при котором усилитель развивает

номинальную мощность 20 вт:

а)         на нагрузке 12 ом, на частоте

200 гц (н. ч. канал)                                                                                  210 мв

б)         на нагрузке (сопротивление) 20 ом,

на частоте 2 000 гц (в. ч. канал) .                                               180 мв

Пиковая мощность.........................                                                не менее100 вт

Коэфициент нелинейных искажений:

а)         при номинальной мощности в

диапазоне частот 40—10 000 гц ... .                                              не выше 2%

б)         при пиковой мощности                                                    до 4%

Воспроизводимая полоса частот основного

усилителя 51У-2 с двумя включенными

фотокаскадами 80У-3 (рис. 98) .                                                   . 40—Ю 000 гц

Отклонение частотной характеристики на

граничных частотах.......................                                                до 1,5 36
