Оконечные и
предоконечные каскады обоих каналов охвачены глубокой отрицательной обратной
связью по напряжению. Для того чтобы оконечные каскады работали стабильно (не
самовозбуждались) применены в. ч. фильтры, составленные из межэлектродных
емкостей ламп Г-807 и сопротивлений R-40, R-41, R-42, R-43, R-76, R-77, R-78, R-79 в. ч. канала
и Д-69, R-70, R-71, R-72, R-80, R-81, R-82, R-83 н. ч.
канала.
Анодные цепи
ламп Г-807 (Л-5, Л-6, Л-7, Л-8, Л-12,
Л-13, Л-14 и Л-15) питаются от
кенотронного выпрямителя панели высоковольтного выпрямителя 25В-2, который
подсоединен к клеммам-лепесткам «4» и «6» плато Б. Экранные
цепи этих ламп Г-807 питаются от кенотронного выпрямителя той же панели 25В-2,
подсоединенного к клеммам-лепесткам «3» и «6» плато Б.
Напряжение на
сетки ламп Г-807 подается от селенового выпрямителя панели 25В-2,
подсоединенного к клеммам-лепесткам «9» и «10» плат о Б.
Накал ламп
Г-807 питается переменным током от обмотки X силового трансформатора панели
25В-2, подсоединенного к клеммам-лепесткам «И» и «12» плато Б.
Для проверки режима работы
электронных ламп основного усилителя 51У-2, а также фотокаскадов применена
контрольно-измерительная система, состоящая из магнитоэлектрического прибора, переключателя, шунтов и добавочного
сопротивления Л-74. Данные режимов приведены в карте режимов и таблице,
укрепленной на панели основного усилителя

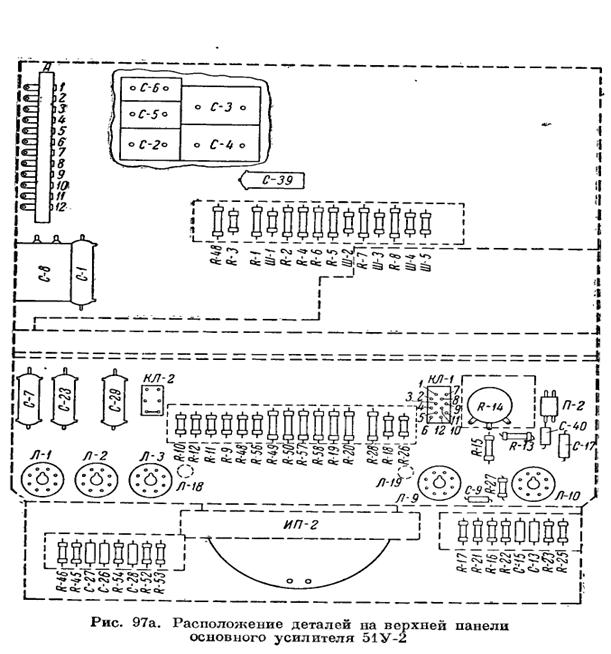

Конструктивно
основной усилитель состоит из двух откидывающихся шасси. На верхнем шасси
размещен каскад с катодным выходом, разделительные и промежуточные каскады
обоих каналов, вольтметр ИП-2и
две панели: «Регулятор громкости» и «Усиление канала в. ч.» (см. рис. 93).

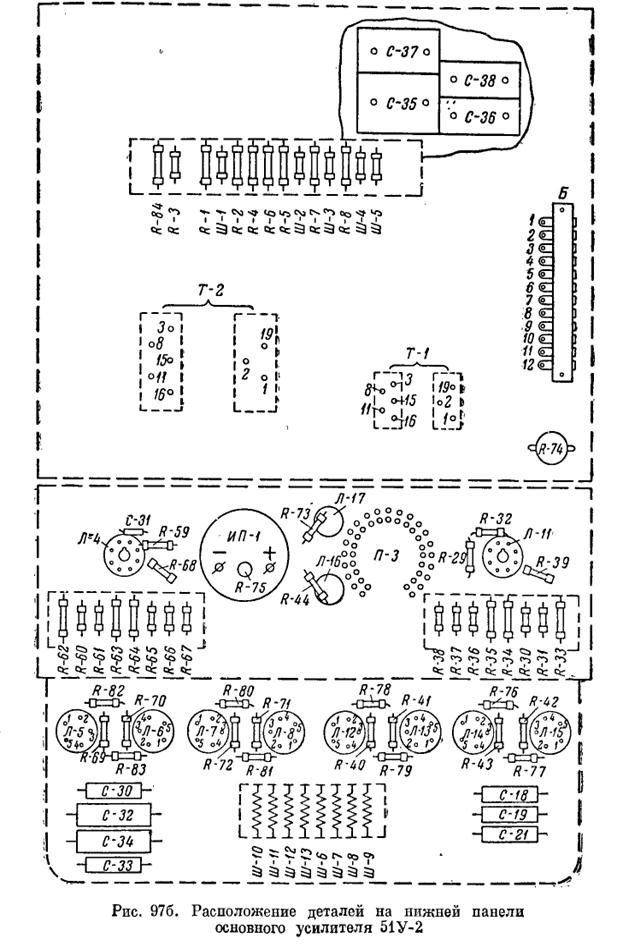

На нижнем шасси
размещены инверсные и оконечные каскады обоих каналов, измерительный прибор ИП-1,
неоновые лампы Л-16 и Л-17 («Пе-
?
егрузка
в. ч.» и «Перегрузка н. ч.»), переключатель П-3 и
выходные транттсф- орматоры
Т-1 и Т-2.
