Первый васкад
усилителя 70У-1, собранный по реостатной схеме, работает на лампе 6Ж7 (Л-1)
в пентодном соединении. Утечкой сетки лампы 6Ж7 (Л-1)
служат сопротивления В.-2 и Л-3,
включенные между собой последовательно
Для того чтобы с
адаптера не перегружать усилитель, применен делитель напряжения, составлений из
сопротивлений R 3 и R 5. Смещеие на
сети у лампы 6Ж7 (Л 1) автоматическое и подается с сопротивления R6,
заблокированного емкостью С-2. В
качестве анодной нагрузки лампы 6Ж7 (Л-1)
служит сопротивление В-4; С-6 — переходной
конденсатор.
Напряжение на
экранную сетку лампы 6Ж7 (Л-1)
подается через гасящее сопротивление Д-7, заблокированное емкостью С-5
Питание нити
накала лампы 6Ж7 (Л-1), так же как и в
других типах усилителей, для снижения помех производится пониженным напряжением
(5,7 в) переменного
тока. Для этих же целей применен потенциометр «средней точки» 11-31.
В отличие от других типов усилителей этот потенциометр сделан не переменного
типа. (Работает он так же хорошо, как в потенциометры
переменного типа.)

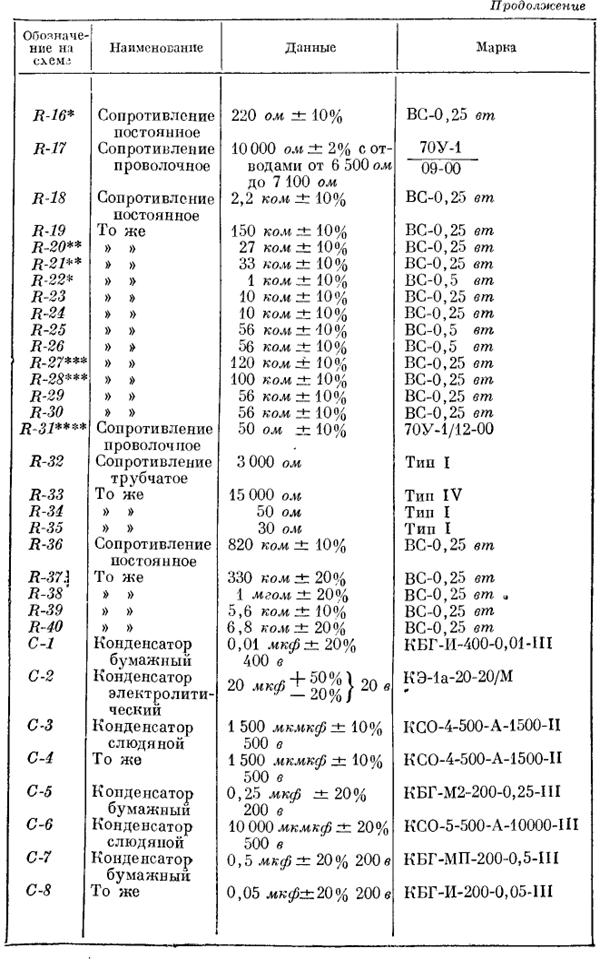

** То же,
сопротивления Л-20 и 11-21.
***
То же, сопротивления Д-27 и Д-25.
**** С выводом
средней точки.
***** 4 шт. по 1
мкф.
Примечание.

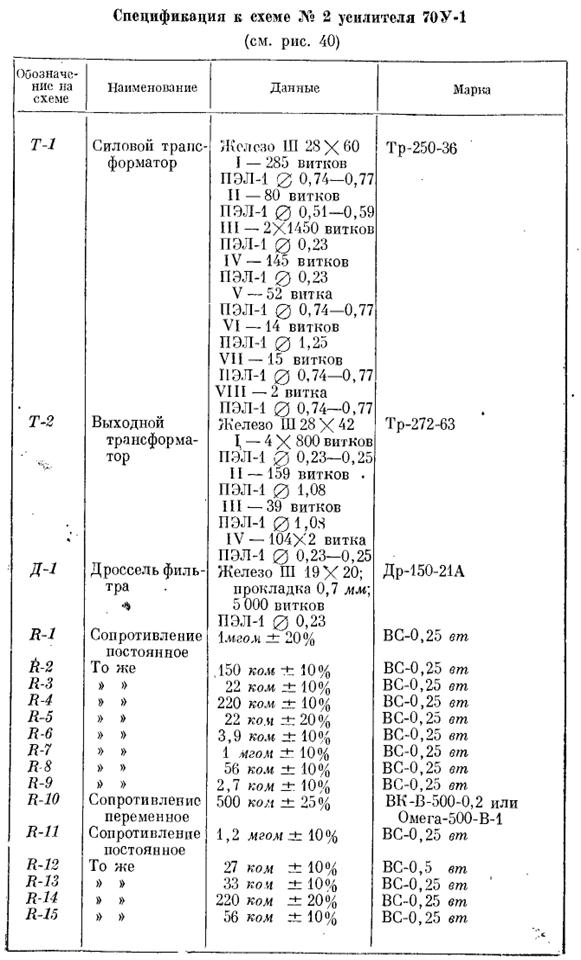

Конденсаторы и сопротивления могут быть соответственно заменены другими типами,
удовлетворяющими тем же или повышенным требованиям.
Характерной
особенностью первого каскада является применение в его схеме отрицательной
обратной связи. Схема построена так, что спад частотной характеристики в
области высоких частот, обусловленный емкостью соединительных шлангов фотоумножителей,
автоматически компенсируется как при одном, так и при двух включенных шлангах.
Для наглядности
представим схему первого каскада усилителя 70У-1 графически в несколько ином

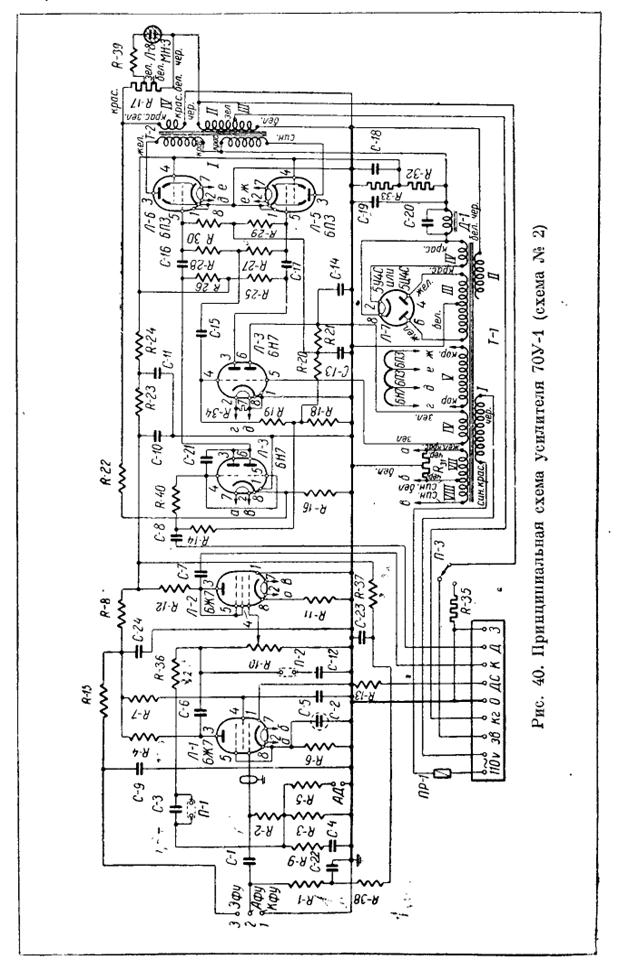

виде (рис. 41), чем это показано на общей принципиальной схеме (см. рис. 40).
