Усилитель 70У-1
Усилитель 70У-1
внешне конструктивно оформлен одинаково с усилителем 1У-46, модель № 2.
Так же как и в усилителе
1У-46, модель № 2, внутрь шкафа вставлено шасси усилителя 70У-1, однако ряд

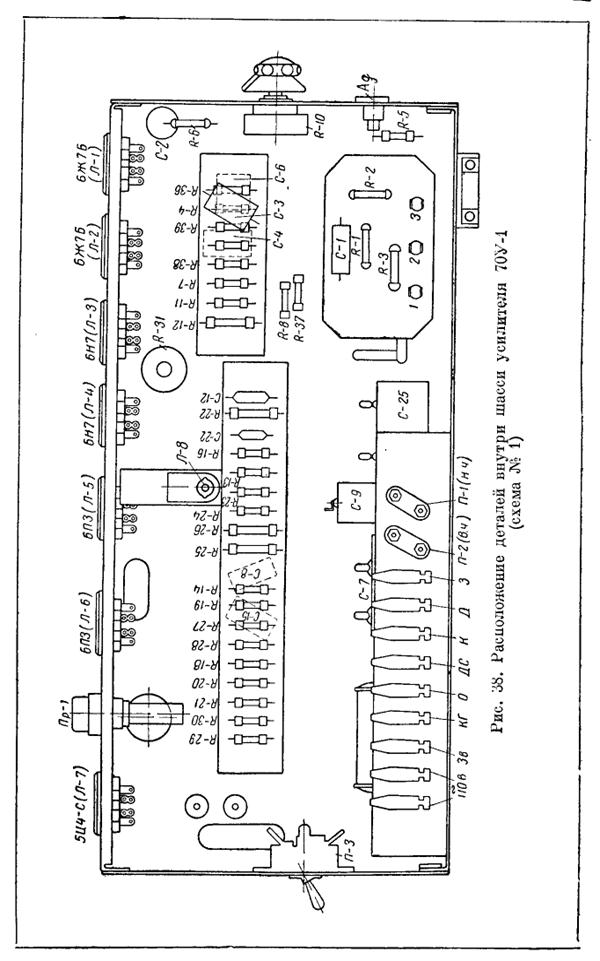

деталей (рис. 38, 39 и 43) по своей конструкции значительно отличаются. Так,
например, применены новый вид предохранителя торцевого типа и другой тип иначе
расположенных конденсаторов фильтра. Внутри шасси отсутствует переменный
проволочный потенциометр «средней точки».
В усилителе
70У-1 так же, как и в усилителе 1У-46, модель № 2, на входном плато имеются
лепестки «1», «2» и «З» («1»—катод
фотоэлектронного умножителя; «2»— анод; «3» — эмиттер), к которым припаиваются
концы гибкого шланга 5К-73 фотоэлектронного умножителя. Гибкий шланг 5К-73
фотоэлектронного умножителя крепится к шасси усилителя 70У-1 с помощью скобы.
В целях
соблюдения последовательности заземления элементов входной цепи, что весьма
важно для снижения помех, гибкий шланг 5К-73 фотоэлектронного умножителя изолируется
от шасси и его скобы с помощью прессшпановой полоски, обернутой вокруг гибкого
шланга. По этим же соображениям экранирующая оболочка гибкого шланга не должна
касаться корпуса шкафа усилителя 70У-1.
Усилитель 70У-1
(схема№2) имеет четыре каскада (рис. 40_), из них три каскада усиления
напряжения и четвертый — оконечный. Кроме усилителя, на шасси размещен его
кенотронный выпрямитель.
Вход усилителя
70У-1 рассчитан на работу от одного из трех фотоэлекронных умножителей,
установленных в фотоячейках кинопроекторов и соединяемых с усилителем 70У-1 с
помощью системы входной цепи — гибких шлангов и переходных колодок. Схема входа
усилителя 70У-1— с разделением постоянной и переменной составляющих тока
фотоэлектронных умножителей.
Нагрузочным
сопротивлением фотоэлектронных умножителей служит сопротивление В.-1,
напряжение сигнала с которого подается через переходной конденсатор С-1
и конденсатор развязки С-22.
