При соединении клеммы «Афэ» с клеммой «Аосн» О помощью перемычки П-3 И клеммы «Кфэ» с клеммой «Коен» ⁰ помощью другой перемычки П-3 включается основной усилитель 1У-45. При соединении клеммы «Афэ» с клеммой «Адез» и клеммы «Кфэ» с клеммой «Крез» включается резервный усилитель 1У-45. ,схема входа — с разделением постоянной и переменной составляющих тока фотоэлементов.

 Для уменьшения помех экранирующую оболочку гибкий шлангов изолируют от корпуса усилителя путем прокладки полосок прессшпана 7 или путем обертывания их камбриковым полотном. Заземление оболочки гибкого шланга производят на входной панели усилителя.

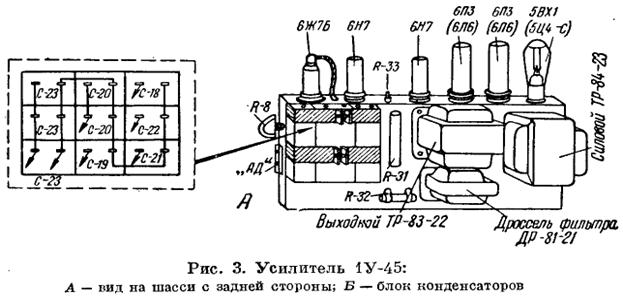

Усилитель имеет четыре каскада (рис. 4): три — усиления напряжения и четвертый — оконечный. На шасси усилителя размещен также кенотронный выпрямитель, предназначенный для питания анодных цепей ламп усилителя и фотоэлементов.

Вход усилителя рассчитан на работу от одного из двух фотоэлементов, подсоединяемых к усилителю 1У-45 с помощью двух гибких шлангов, концы которых присоединяются к клеммам «Афэ» (анод фотоэлементов) и «Кф_э» (катод фотоэлементов).

При соединении клеммы «Афэ» с клеммой «Аосн» О помощью перемычки П-3 И клеммы «Кфэ» с клеммой «Коен» ⁰ помощью другой перемычки П-3 включается основной усилитель 1У-45. При соединении клеммы «Афэ» с клеммой «Адез» и клеммы «Кфэ» с клеммой «Крез» включается резервный усилитель 1У-45. ,

Схема входа — с разделением постоянной и переменной составляющих тока фотоэлементов.

Нагрузочным сопротивлением фотоэлементов служит сопротивление В.-1. Конденсатор С-1 - разделительный. Сопротивление й-2 - утечка сетки лампы 6Ж7Б (Л-1).,

Элементы входной цепи В.-1, Н-2 и С-1, а также клеммы и перемычки для включения шлангов фотоэлементов и переключения их на резервный комплект^ усилителя помещаются на специальной эбонитовой панели с высокой изоляцией, закрытой металлическим кожухом-экраном, присоединенным к шасси в одной точке.
