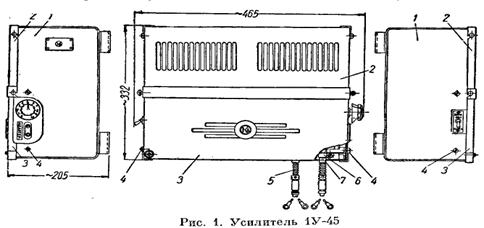

Шкаф 1 закрывается крышкой, состоящей из двух частей. Верхняя часть крышки 2 свободно снимается, обеспечивая свободный

Нижняя часть крышки 3 привинчена, и чтобы снять ее, нужно отвинтить два винта. Характерной особенностью конструкции является расположение деталей на шасси и его установка в шкафу.

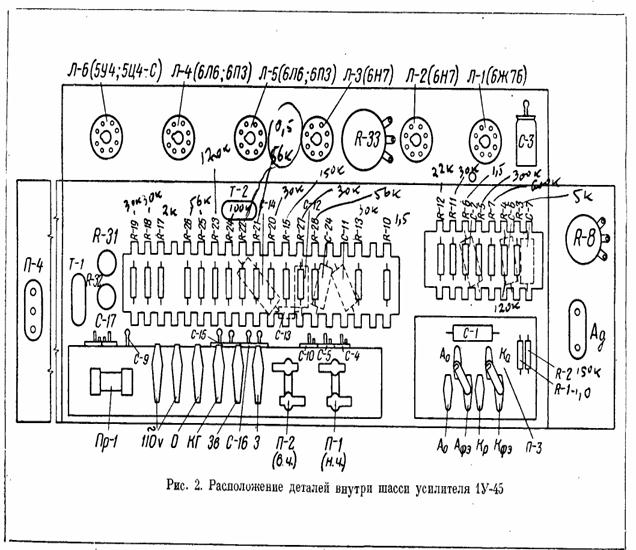

В отличие от обычных конструкций лампы размещены на торцевой (длинной) стороне стонки шасси, само шасси установлено на другую торцевую стенку с вертикальным расположением панели шасси. Такая кон­струкция шасси обеспечивает свободный доступ ко всем деталям, смонти­рованным внутри шасси (рис. 2). С обратной стороны основной вертикаль­ной панели шасси (рис. 3) размещены моточные детали, бумажные конден­саторы и остеклованные сопротивления. На одной боковой стенке шасси установлены регулятор громкости и гнезда адаптера, а на другой — переключатель громкоговорителей зала. Шасси крепится к шкафу винтами 4.

Габариты шасси с трансформаторами 410x155x171 мм. Гибкие шланги фотоэлементов б (см. рис. 1) вводятся через отверстия в основании шкафа, крепятся к корпусу усилителя с помощью скобы 6, их концы под­паиваются способом горячей пайки к клеммам-лепесткам на входной па­нели 1У-45.

Для уменьшения помех экранирующую оболочку гибкий шлангов изолируют от корпуса усилителя путем прокладки полосок прессшпана 7 или путем обертывания их камбриковым полотном. Заземление оболочки гибкого шланга производят на входной панели усилителя.

Усилитель имеет четыре каскада (рис. 4): три — усиления напряжения и четвертый — оконечный. На шасси усилителя размещен также кенотронный выпрямитель, предназначенный для питания анодных цепей ламп усилителя и фотоэлементов.

Вход усилителя рассчитан на работу от одного из двух фотоэлементов, подсоединяемых к усилителю 1У-45 с помощью двух гибких шлангов, концы которых присоединяются к клеммам «Афэ» (анод фотоэлементов) и «Кф_э» (катод фотоэлементов).
