Величина
сопротивления входной цепи в усилительных устройствах выпуска последних лет
очень колеблется для разных типов, и закономерность применяемых
значений может быть установлена на основании приводимых ниже соображений.
С точки зрения
эффективного использования фотоэлемента желательно сопротивление входной цепи
делать как можно больше; по этому признаку проектирование ограничено только
максимально допустимым значением сопротивления в цепи сетки первой лампы.
Известно, что устойчивая работа лампы из-за ионных токов сетки возможна только
при определенном значении сопротивления в сеточной
цепи лампы, обычно не превосходящем 2—2,5
мгом.
Емкость же
входной цепи, в особенности емкость гибких шлангов, вызывает спад частотной
характеристики в области высоких частот, возрастающий с увеличением
сопротивления входной цепи. Этот спад частотной
характеристики корректируется соответствующими звеньями усилителя
с учетоТм
допустимого спада характеристики усилителя в целом.
В зависимости от
запаса усиления, определяемого, с одной стороны, числом каскадов, установленным
при проектировании, и чувствительностью фотоэлемента — с другой, можно
допустить различную величину спада частотной характеристики, вызываемого
емкостью входной цепи. Соответственно величина сопротивления входной цепи при
одинаковых значениях емкости и заданном спаде характеристики усилителя в целом
может быть различной.

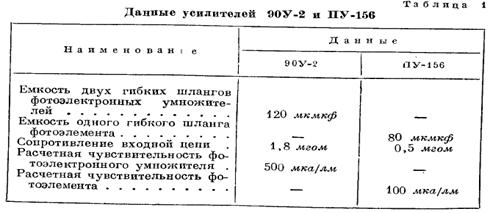

Характерным
примером в этом отношении является сопоставление Данных входных цепей
усилителей (ОУ-2 (комплект КПУ-50) и ПУ-156 (комплект КПУ-156) (табл. 1).
При
сопоставлении этих данных будем исходить из свойств фотоэлементов, числа
каскадов и практического значения входных емкостей. Будем считать также, что
характеристики усилителей в целом одинаковы, (случай, когда усилитель 9ОУ-2
включен на работу от широкой пленки). Определим спад характеристики на
пограничной частоте 6000 гц, вызываемый
входной цепью. Для этого используем известное соотношение:
