Таким образом, всякое колебание напряжения выпрямителя создаст незначительные по абсолютной величине колебания на сопротивления Д-1.

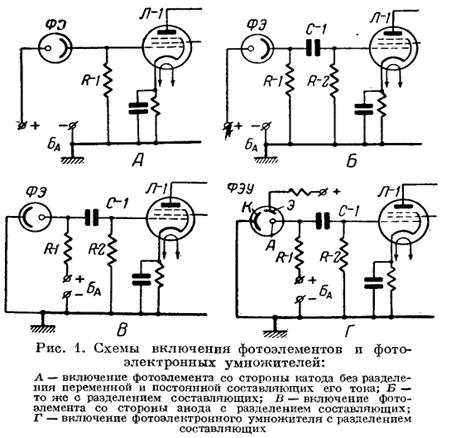

Следовательно, включая нагрузочное сопротивление В.-1 фотоэлемента со стороны катода, мы резко снижаем требования в отношении допустимых пульсаций источника питания (выпрямителя). Одновременно эта схема в значительной мере устраняет связь через источник питания. Как известно, эта связь создается за счет того, что токи последующих каскадов вызывают некоторое падение напряжения источника питания. Падение напряжения проявляется, как сигнал, приложенный к предшествующим каскадам, что при надлежащей его величине и совпадении фазы может привести к собственным колебаниям усилителя, т. е. к генерации.

В разобранной схеме вредное напряжение связи из-за большого сопротивления фотоэлемента проявится на сетке первой лампы Л-1 в сильна ослабленном виде, а поэтому в цепи питания фотоэлемента применяется не более одной развязывающей ячейки.

Относительным недостатком схемы является наличие дополнительных деталей — С-1 и Д-2.

Схема с разделением составляющих тока фотоэлемента, когда он включен со стороны анода, нашла применение только в усилителе 20 МУТ. Объясняется это тем, что схема требует развязывающих фильтров питания с большим коэфициентом фильтрации, а также применения разделительного конденсатора с высокой изоляцией диэлектрика (порядка нескольких сотен мгом). Появление утечки в конденсаторе приведет к тому, что на сетку лампы попадет положительный потенциал и как следствие появятся искажения при звуковоспроизведении.

Входные цепи современных усилительных устройств, рассчитанных на применение однокаскадных фотоэлектронных умножителей, выполняются по схеме с разделением постоянной и переменной составляющих тока этого умножителя, т. е. с применением разделительного конденса­тора. Нагрузка фотоэлектронного умножителя должна быть включена со стороны анода. Известно, что только при таком включении нагрузки используется суммарный фототок, т. е. фототок катода и ток вторичной эмиссии.
