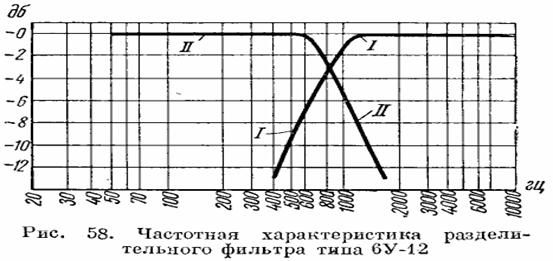

На рис. 58
приведена частотная характеристика разделительного фильтра 6У-12, которая снята
при подаче па входные клеммы «Зв.» фильтра, постоянного по величине, но
изменяющегося по частоте напряжения.
«Зв.»
разделительного фильтра на частоте 800 гц, делится
поровну между в. ч. и н. ч.. головками двухполосных громкоговорителей.
Конструктивно
разделительный фильтр типа 6У-12 (рис. 59) оформлен в корпусе пульта микшера
6К-16. Крышка корпуса наглухо приверпута к нему с помощью двух виптов. Вверху
корпуса сделано отверстие с/= =38 мм,
предназначенное для введения внутрь разделительного фильтра трубы диаметром
37,5 мм с проводами
(два провода «Звук» и два провода «Возбуждение»), идущими из киноаппаратной.
Кривая II снята на
гнездах 3 п 4 —«к
низкочастотному звену», а кривая /—на гнездах 2 и 4—«к
высокочастотному звену».
Нетрудно
заметить, что напряжение звуковой частоты, подводимое с выхода усилителя’ к
клеммам « Зв.»
разделительного фильтра на частоте 800 гц, делится
поровну между в. ч. и н. ч.. головками двухполосных громкоговорителей.
Конструктивно разделительный фильтр типа 6У-12
(рис. 59) оформлен в корпусе пульта микшера 6К-16. Крышка корпуса наглухо приверпута к нему с помощью
двух виптов. Вверху корпуса сделано отверстие с/= =38 мм, предназначенное для введения внутрь
разделительного фильтра трубы диаметром 37,5 мм с проводами (два провода «Звук» и два провода
«Возбуждение»), идущими из
киноаппаратной.
Внутри корпуса
раздели тс лытого фильтра 6У-12 размещены индуктивности Ь-1 и Ь-2, емкости
С-1 и С-2, а также
сопротивления Я-1, Я-2 и 11-3. Там же,
в верхней части корпуса, установлено распивочное плато, К
лепесткам
которого подпаиваются конпы линий «Звук» и «Возбуждение».
На дне корпуса разделительного фильтра
6У-12 установлена переходная многоштырьковая колодка, в которую включается
колодка соединительного многожильного кабеля, идущего к двухзвенному
громкоговорителю ЗОА-З.
