Напряжение возбуждения...........                                                 25 в

Мощность, потребляемая на

возбуждение головки................                                                    около 60 вт

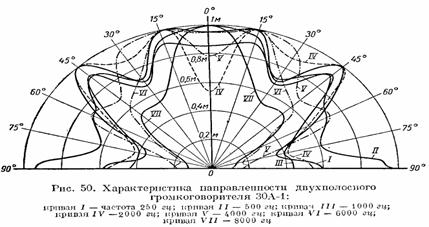

На рис. 50 дана характеристика направленности двухполосного громкоговорителя 30А-1.

Высокочастотный рупор 5А-5 1 (см. рис. 48) с головкой 1А-13 2 установлен на н. ч. рупоре 6А-6 3, причем окантовка выходного отверстия входит в паз подставки 4, а його горловина сопрягается с подставкой 5. Ввинчивая или вывинчивая впит подставки 5, можно изменять вертикальный угол в. ч. рупора 5А-5 1. Этим достигается правильное распределение высоких частот в зрительном зале.

Помимо вертикального угла, имеет значение и горизонтальный угол. Чтобы изменить горизонтальный угол в. ч. рупора 5А-5, нужно развернуть целиком весь агрегат, т. е. н. ч. рупор 6А-6 3. Для правильной установки в. ч. рупора 5А-5 по отношению к н. ч. рупору 6А-6 выдерживают размеры (см. рис. 48) установки подставок 4 м 5.

Для лучшего воспроизведения самых низких частот диапазона применяются щиты в, которые привинчиваются к н. ч. рупору с помощью угольников 7.

При установке на рабочие места н. ч. рупоров вывинчиваются их вииты с барашками 8 и открывается задняя дверца 9. Низкочастотная головка 2А-8 10 устанавливается на рабочее место (за отверстием рупора, внутри корпуса) и плотно зажимается с помощью упорного винта 11.

Во время работы громкоговорителя дверца 9 должна быть тщательно закрыта, а барашки 8 завернуты до отказа. Под клеммы 12 плато головки 2А-8 10 поджимается клеммная колодка (рис. 51) с проводами 13, поджатыми под клеммы 14, к которым подсоединяются копцы линий из аппаратной от усилителя.

На н. ч. рупор устанавливается в. ч. рупор и к его горловине привертывается в. ч. головка 1А-13, которая соединяется с другими головками и усилителями.

Высокочастотному рупору придают необходимое положение.
