С этой же целью
в вершину конуса' вклееп дуралюминиевый колпачок- полусфера 9.
(Он служит также для того, чтобы предотвратить изменение формы окружности
звуковой катушки и защитить кольцевой воздушный зазор магнитной цепи от
попадания пыли и опилок.)

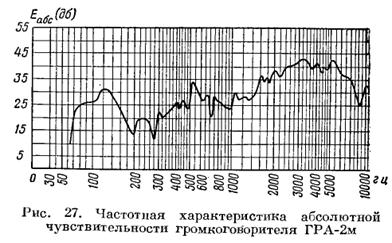

Однако малые
размеры диффузора на низких частотах гге обеспечивают излучения большой
акустической мощности, и, кроме того, крепежные детали (внешнее кольцо и центрирующая
шайба) при больших амплитудах колебаний работают нелинейно. Все это приводят к
тему, что на низких частотах головка 1А-10 вносит искажения и ее отдача падает.
Центрирующая
гофрированная шайба 6
подвижной системы изготовлена из бакелизяровапной материи. По наружному
диаметру она подклеена к металлическому кольцу 7,
а по внутреннему — к диффузору 5.
Звуковая катушкй
8
(см. рис 26) головки 1А-10 имеет сопротивление постоянному току 5±0,5 ом;
полное сопротивление на средних частотах 15—17 ом Она
намотана медным проводом марки ПЭ 0
0,14 на алюминиевый каркас, имеющий вид незамкнутого цилиндра, и имеет 65
витков, уложенных в два слоя и покрытых после намотки нитроцеллюлозным лаком. 1
Перед намоткой
звуковой катушки кольцевая канавка алюминиевого каркаса по диаметру оклеивается
полоской изоляционной намоточной бумаги шириной 7 мм;
канавки под выводные концы провода — полосками изоляционной бумаги 7X13
мм,
причем
один конец заводится на кольцевую полоску, а второй — приклеивается к
внутренней стороне каркаса.
Выводные концы
поверх провода заклеиваются полосками изоляционной намоточной бумаги (7X13
мм),
а концы бумаги, выступающие выше конуса, обрезаются. Выводные концы припаиваются
припоем ПОС-40 к соединительным концам 10
(см. рис.
(длиной 115 мм
каждый), которые в свою очередь подпаиваются к лепесткам плато. Соединительные
провода пришиваются к диффузору нитками.
Магнитная
система головки 1А-10
