Головка
типа ГДЦ-155
Головка типа
ГДД-155 (рис. 13)* выпускалась Самаркандским заводом киноаппаратуры и входила в
комплект усилительного устройства КПУ-155.
Этот тип головки
очень схож с головкой ДАТ-4 и отличается от нее типом диффузора и некоторыми
элементами конструкции.

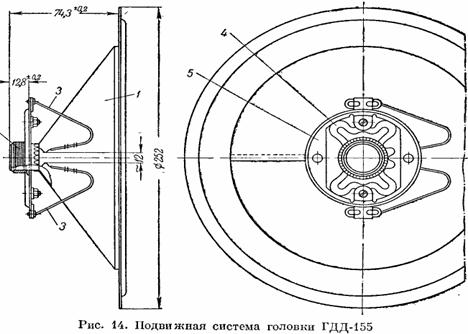

Подвижная система головки ГДД-155
Подвижная
система головки ГДД-155(рис. 14) состоит из диффузора 1,
звуковой
катушки 2 с выводными
концами 3, центрирующей
шайбы 4, вклеенной в
кольцо-держатель 5, и колпачка.
Диффузор головки
ГДД-155 — конический клееный и изготовлен из полуватмана толщиной 0,26—0,31 мм.
Коническому диффузору, как известно, свойственны резко выраженные паразитные
колебания в области средних частот, которые воспринимаются как дребезжание.
(Применение клееных диффузоров было вызвано отсутствием надлежащего оборудования
для литья цельнолитых диффузоров.)
Гофр диффузора
изготовлен путем отпрессовки из полувагмана толщиной 0,19—0,23 мм.
Диффузор с
гофром после склейки и сушки пропитывается нитроцеллюлозным лаком.
Центрирующая
шайба изготовлена из текстолита толщиной0,5—0,
7мм.
Она
приклеивается к звуковой катушке с помощью лака специального состава (при
ремонте может быть использован авиационный лак АК-20) и бумажного пояска,
изготовленного из телефонной бумаги.
Шайба
расположена на расстоянии 12,8±0,2 мм
от края катушки, ее плоскость строго перпендикулярна оси катушки. Выводные
концы звуковой катушки пропущены сквозь отверстия центрирующей шайбы и
приклеены к гильзе звуковой катушки.
Центрирующая
шайба жестко закреплена на шайбодержателе, который крепится к фланцу винтами.
Звуковая
катушка намотана на бумажпый каркас проводом марки ПЭ 0 0,15; 146
витков звуковой катушки уложены в четыре слоя. Первый слой 38 витков.
Расстояние от краев гильзы каркаса до намотки 0,6—0 мм.
Звуковая
катушка намотана на бумажпый каркас проводом марки ПЭ 0 0,15; 146
витков звуковой катушки уложены в четыре слоя. Первый слой 38 витков.
Расстояние от краев гильзы каркаса до намотки 0,6—0 мм.
