В комплект усилительного устройства 4КУ-12 входят:

1.                  Усилитель 4У-12, к нему: а) рабочий комплект электронных ламп (6Ж7Б — 1 шт., 6Н9М — 1 шт., 6ПЗ — 2 шт., 5ВХ1 (5Ц4-С) — 1 шт.); б) неоновая лампа типа МН-3; в) предохранитель.

2.         Чемодан усилителя 4-4-3, в нем: а) усилитель 4У-12; б) запасные лампы (6Ж7Б — 1 шт., 6Н9М—1 шт., 6ПЗ — 2 шт., 5ВХ1 (5Ц4-С)—1 шт., МН-3 — 1 шт.); в) соединительные провода (провода длиной 6; 1,5; 2,5 м, провод заземления длиной 10 м); г) гибкий шланг фотоэлектронного умножителя; д) контрольный телефон; е) запасной предохранитель; ж) описание и инструкция.

3.         Чемодан 4-4-4 громкоговорителя, в котором помещены две головки типа 4-Д-6 и соединительный провод длиной 20 м (марки ШРПС или ШРПЛ). Оба чемодана заключены в чехлы.

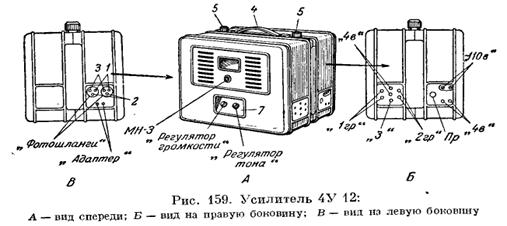

Усилитель 4У-12 (рис. 159) конструктивно оформлен в виде низкого шасси, состоящего из штампованного основания 1 (рис. 160) и двух штампованных боковин 2, которые скреплены между собой с помощью винтов.

 Там же между боковинами с лицевой стороны шасси имеется козырек в, на котором наклонно укреплена панель 7 регуляторов с органами управ­ления: «Регулятор громкости» и «Регулятор тона».

Сверху шасси (рис. 161)* прикреплена винтами металлическая скоба 3, на которой укреплены ручка 4 и винты с широкой головкой замка 5.Кроме того, сверху шасси размещены: моточные детали, электронные лампы и на козырьке 8 неоновая лампа МН-3.

Снизу шасси (рис. 162) расположены мелкие детали (конденсаторы, сопротивления и др.) и выступают выводные концы моточных деталей и контакты ламповых панелек, а также сделан соединительный монтаж.

На левой боковине находятся: снаружи — колодки К-1 и К-2 («Фото- щлаиги») для подключения гибких шлангов фотоэлектронных умножителей; гнезда «Адаптер»; внутри, кроме перечисленных деталей,— сопротивления 11-3, Н-4, Д-5, 11-6, Л-7 и конденсаторы С-1, С-2 и С-3.
