Во время сеанса
необходимо: 1) следить по вольтметру автотрансформатора КАТ-14 за
напряжением, которое должно быть 110 е; 2) перед концом части рукоятку «Рог.
громк.» необходимо ставить до отказа против часовой стрелки; 3) следить, чтобы
громкоговоритель всегда был надежно подключен; 4) фиксировать в
аппаратном журнале число часов работы аппаратуры.
II.
Работа усилительного устройства КПУ-50 в комплекте
широкопленочного
кинопроектора К-303м. На углу
стола
устанавливается кинопроектор К-303м (см. раздел VII). Сзади — автотрансформатор
КАТ-14. Усилитель лучше всего устанавливать на табуретку (пли кассетницу),
поставленную впереди стола.
Осмотрев
усилитель 90У-2, вынутый из чемодана 2Ж-138, открывают заднюю крышку корпуса и
перемычки П устанавливают в
положение «2»—■ «4». Убедившись, что
электронные лампы правильно и надежно установлены и что
фотоэлектронный умножитель ФЭУ-2 прикрыт крышкой кожуха (ФЭУ-2 лучше вынуть из
усилителя, убрав его в чемодан), заднюю крышку закрывают. Отверстие 4
в верхней крышке усилителя, расположенное над ФЭУ-2, закрывают заглушкой 7.
Усилитель

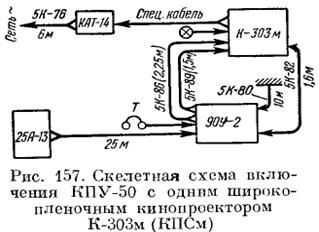

соединяют с громкоговорителем 25А-13 (рис. 157).
Гнезда «Звуковая
лампа», расположенные на левой боковине корпуса усилителя, соединяют с гнездами
«ЛП» на плато кинопроектора К-303м. При этом следят, чтобы была соблюдена
полярность включения кабеля питания лампы просвечивания. Колодка «Сеть 110 в»
усилителя соединяется с колодкой «110
в» проектора.
В одну из
колодок 18 (К-1
или
К-2)
вставляется
колодка гибкого шланга фотоэлектронного умножителя, а другая его трехштырьковая
колодка с выступающими штырьками вставляется в гнезда «Фотоэлемент»
кинопроектора К-303м.
Усилитель
заземляется. Проектор К-303м соединяется с автотрансформатором.
Включив вилку
кабеля питания автотрансформатора в сеть, устанавливают напряжение, которое
должно быть 110 в.
