Принципиальная схема и комплектация
усилительного устройства КПУ-46 не отличаются от КПУ-12м, но конструктивно
усилитель ПУ-46 резко отличается от усилителя ПУ-12м.

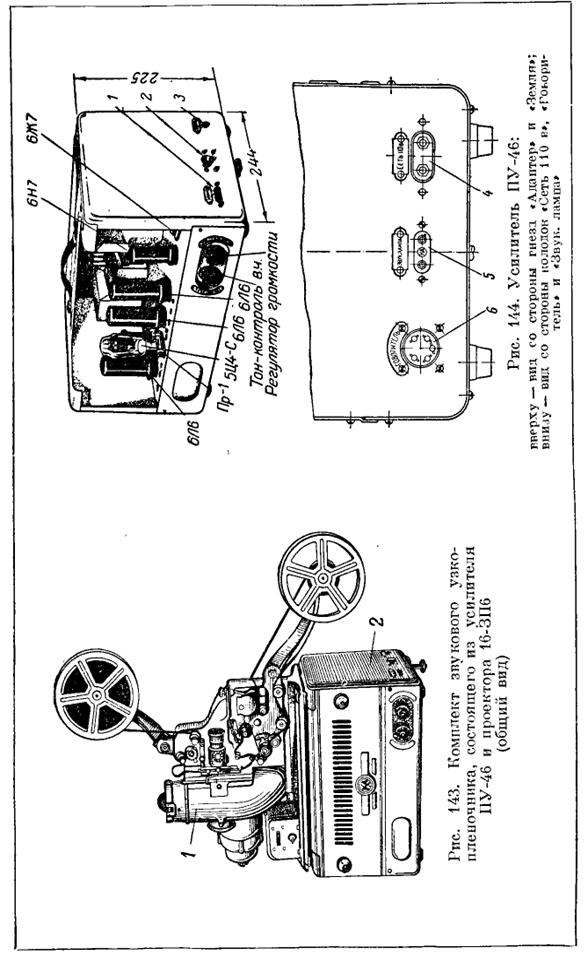

Усилитель ПУ-46 конструктивно оформлен в
виде сварного корпуса (рис. 144), имеющего два отсека: верхний, внутри которого
размещены лампы, моточные детали, фотоэлемент, элементы входной цепи и предохранитель,
и нижний, в котором размещены детали и сделан соединительный монтаж. К
нижнему отсеку приварен щиток, на котором установлены регулятор громкости и
регулятор тонконтроля высоких частот. Верхний отсек усилителя ПУ-46 закрывается
двумя дверцами — передней и задней. Передняя дверца усилителя снимается для
доступа к лампам и в том случае, когда звуковой узкопленочный проектор 16-ЗП5
или 16-ЗГ16 установлен на усилителе ПУ-46, что невозможно в усилителях ПУ-12
иПУ-12м.
При открытой задней отвинчивающейся
дверце осуществляется доступ к электролитическим конденсаторам и моточным
деталям, например при ремонте.
Для облегчения доступа к деталям и
лампам, помещенным в верхнем отсеке корпуса, верхней крышке корпуса придана
форма, напоминающая букву «х». Лунки для фиксации амортизирующих ножек
звукового узкопленочного проектора расположены по краям
этой крышки.
В нижнем отсеке
корпуса усилителя размещены мелкие детали и сделан соединительный монтаж. Отсек
закрывается металлическим дном, имеющим по бокам продольную отбортовку.
Дно
укреплено к корпусу усилителя винтами, к нему прочно закреплены четыре ножки

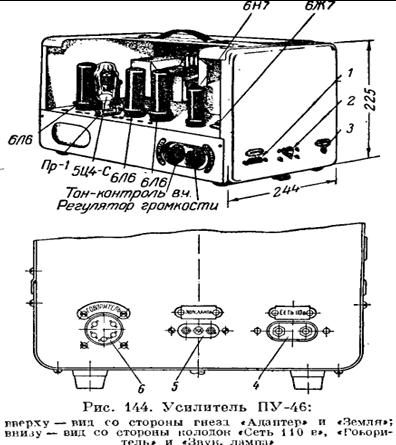

амортизатора. На правой боковой стенке корпуса усилителя (см. рис. 144) размещены:
колодка «Адаптер» 1, головка винта 2 крепления
подшиниика механизма подъема и гнездо 3 «Земля». На левой
боковой стенке корпуса усилителя (см. рис. 144) размещены: колодка «Сеть 110 в»
4 с двумя утопленными
штырьками, колодка «Звук, лампа» 5 и колодка 6 тина Кинац —
«Говоритель»
Как уже отмечалось, в верхнем
отсеке корпуса усилителя ПУ-46 размещен
фотоэлемент ЦГ-3, «окно» которого должно быть при работе повернуто в сторону
отверстия верхней крышки корпуса усилителя. В остальных случаях, в частности
при работе от адаптера, фотоэлемент поворачивают вокруг оси «окном» вниз. Этим
избегают появления значительных помех (фон, шипение). Ниже фотоэлемента в том
же отсеке расположено входное плато со смонтированными на нем деталями (рис.
145).
