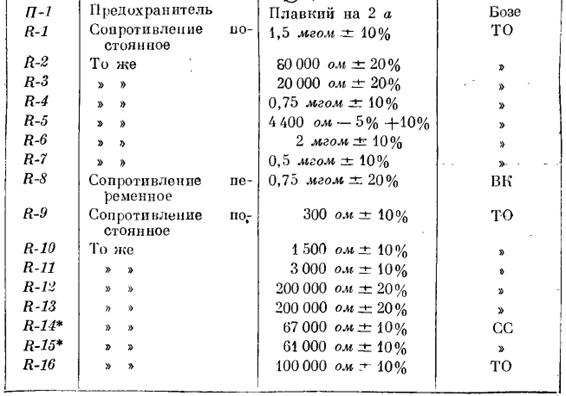

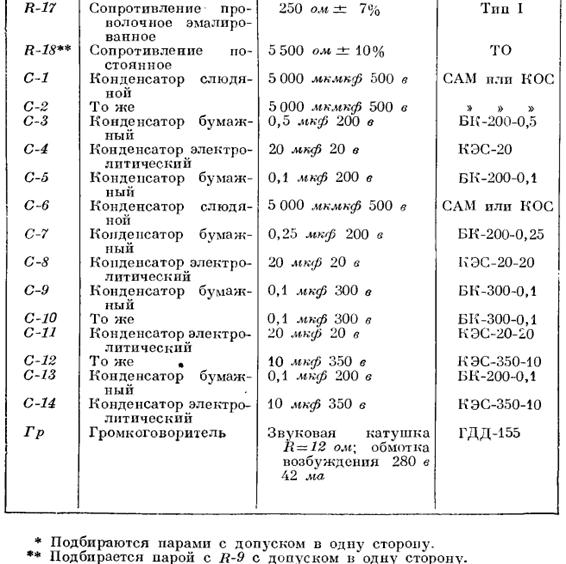

б)         сопротивление регулятора громкости Д-8 имеет величину 600 000 ом (вместо 750 000 ом);

в)         сопротивление ячейки фильтра Д-16 имеет 140 000 ом (вместо 100 000 ом);

г)         сопротивление обратной связи Д-18 имеет величину 5000 ом (вместо 5500 ом);

д)         в схеме Л» 2 применен силовой трансформатор типа Тр-207, имеющий следующие данные:            .....

Железо Ш 28X60;

I—         295витков ПЭ 0 0,69—0,8;

II—         2X700 витков ПЭ 0 0,29—0,35;

III—      2X9 витков ПЭ или ПБД 0 1,2;

IV— 14 витков ПЭ или ПБД 0 1,2.

Остальные данные деталей и схема одинаковы для обеих- схем.

Схема № 1 ПУ-155

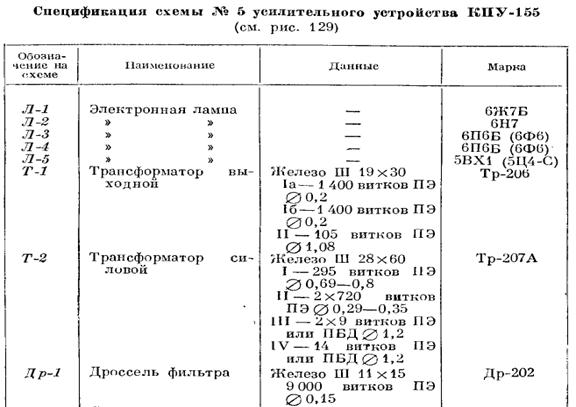

Схема № 1 (см. рис. 129) отличается от схемы № 5 следующим:

а)         в схеме № 1 применен силовой трансформатор типа Тр-207, данные которого приведены выше;

б)         сопротивление Д-5 смещения лампы 6Ж7Б (Л-1) имеет величину 2700±10% (вместо 4400 ом—5%+10%);

в)         переменное сопротивление Д-8 (регулятор громкости) имеет величину 600 000 ом±20% (вместо 750 000 ои±20%);

г)         сопротивление В-16 ячейки фильтра имеет величину 140 000 ом± .±10% (вместо 100 000 ом± 10%);

д)         сопротивление Д-18 обратной связи имеет величину 4000 омаг10% (вместо 5500 ом± 10%).

Остальные данные деталей и схема одинаковы как для схемы № 1, так и для схемы № 5.

Номинальное входное напряжение:

а)         вход фотоэлемента..................                                            9 же

б)        вход адаптера................                                                       75 мв

Номинальная выходная мощность . .        6 вт

Коэфициент нелинейных искажений

на частоте 1 000ООО гц и при нагрузке на

активное сопротив­ление 14 ом                                                    4%

Воспроизводимая полоса частот . .                                              60—8 000ООО гц
