5.                  Расшивочная панель ЮК-6.

Конструктивно стойка выполнена из углового железа 50X 50 мм в виде рамы и имеет габариты: высота 1680 мм, ширина 556 мм и глубина 495 мм.

В остальном ее конструкция однотипна со стойкой 50У-1 комплекта КЗВТ-1 и стойкой 60У-1 комплекта КЗВТ-2.

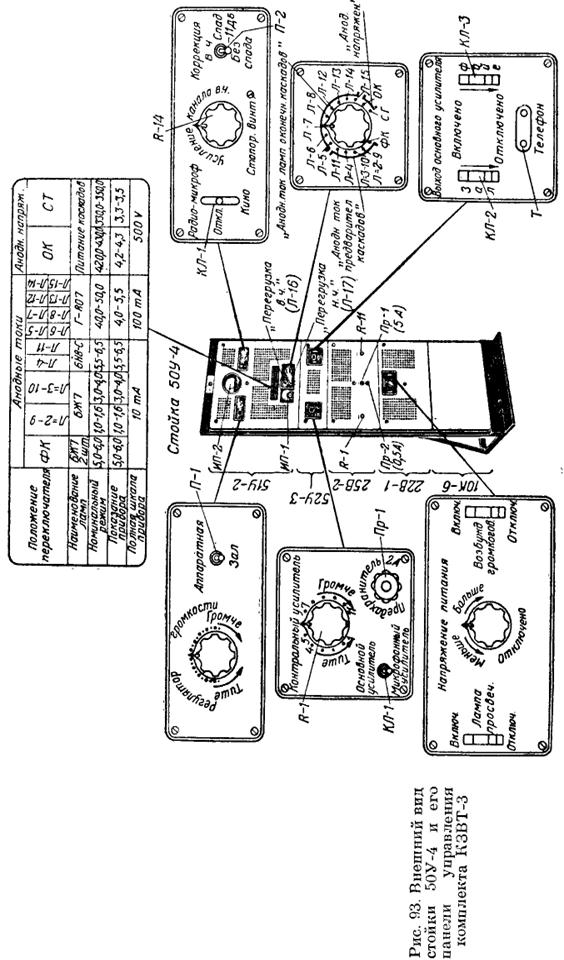

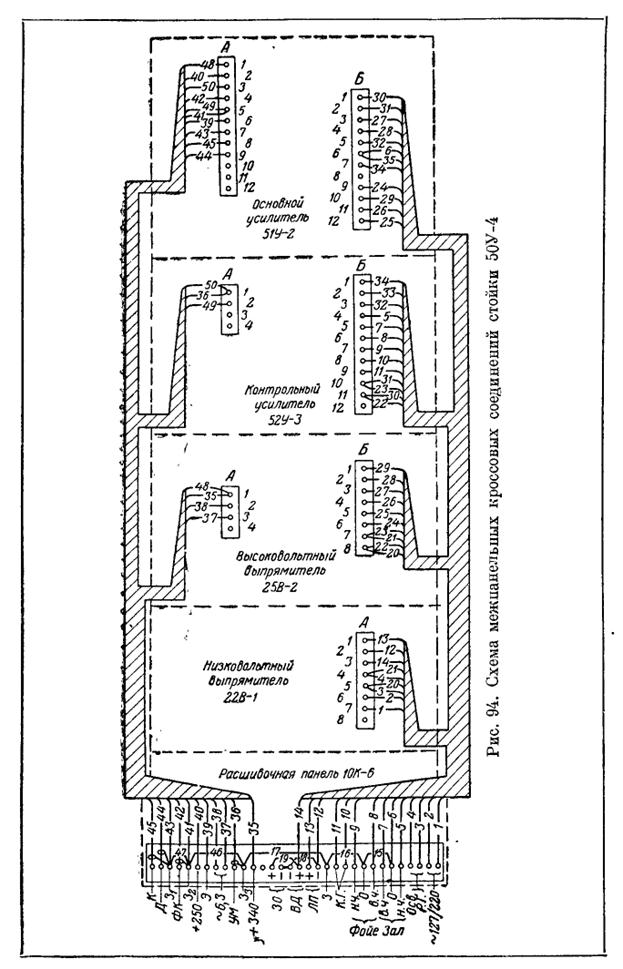

На рис. 94 дана схема межпанельных соединений стойки 50У-4.

Внешние соединительные линии КЗВТ-З подсоединяются к клеммам* лепесткам распшвочного плато 10К-6, установленного внизу стойки.

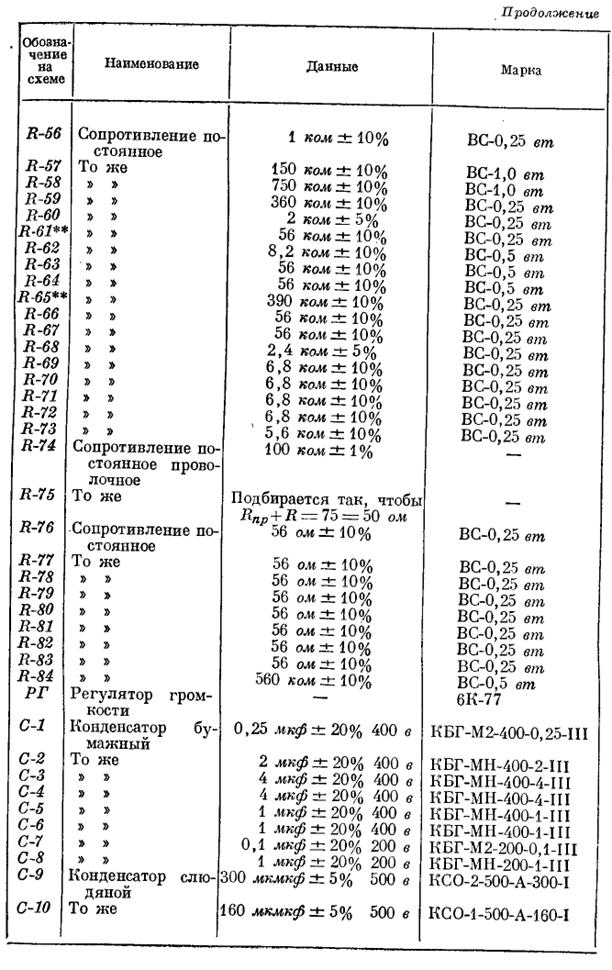

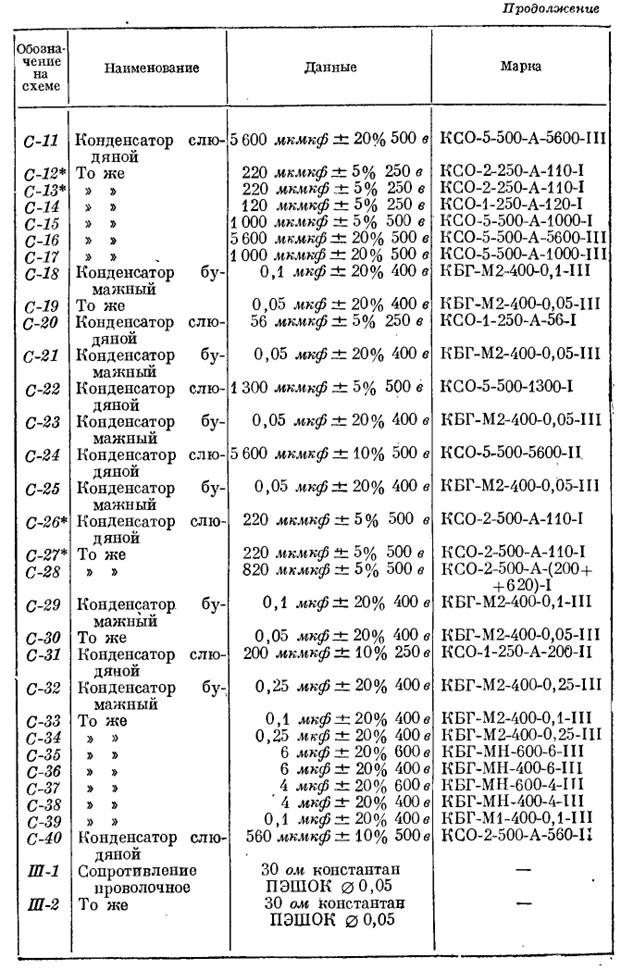

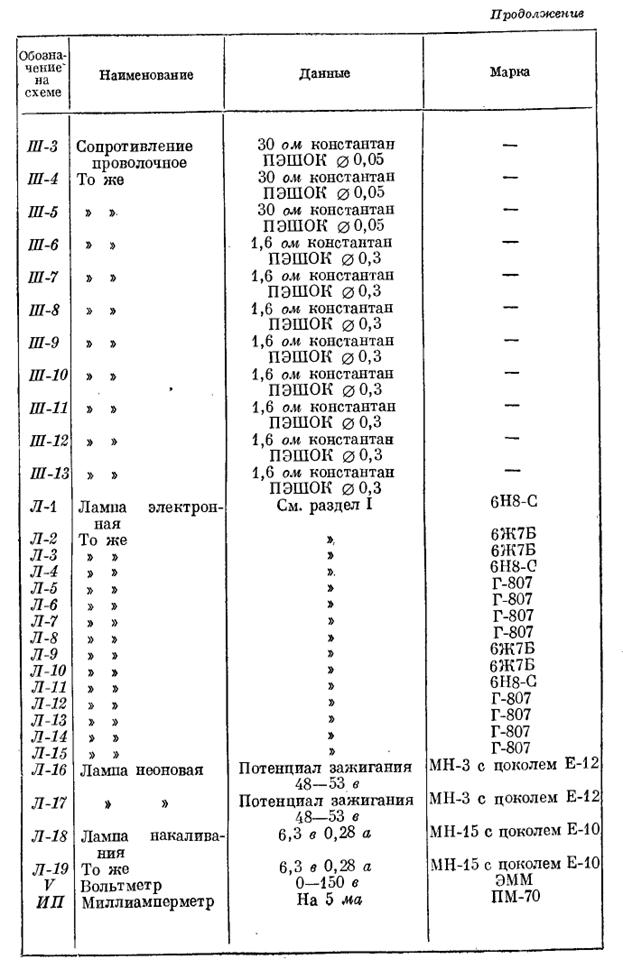

*                      Величины конденсаторов и сопротивлений составляются из двух параллельно соединенных деталей.

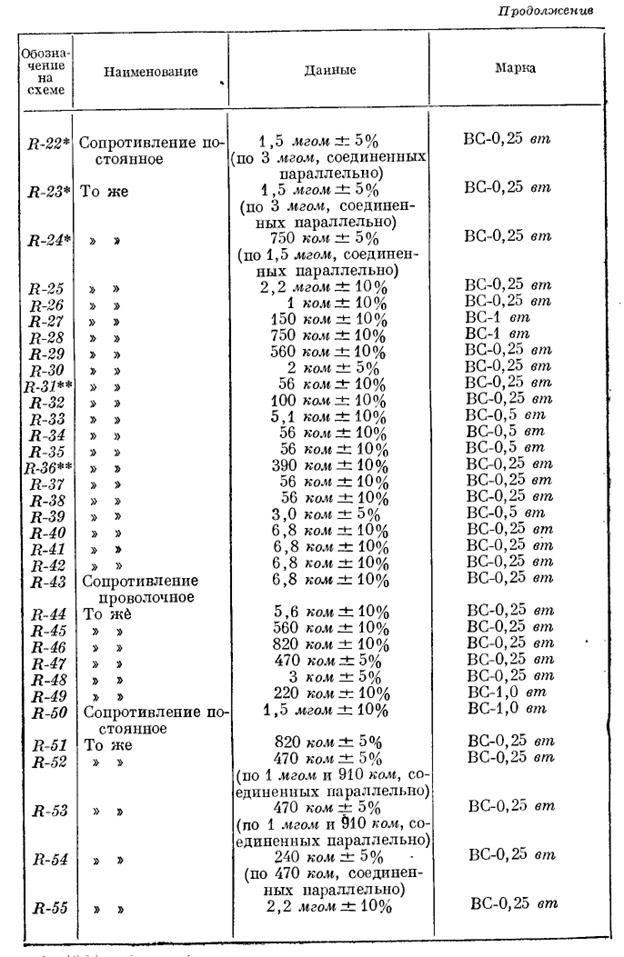

 Сопротивления R-31 и R-36, а также R-61 и R-65 подбираются с допуском в одну сторону.

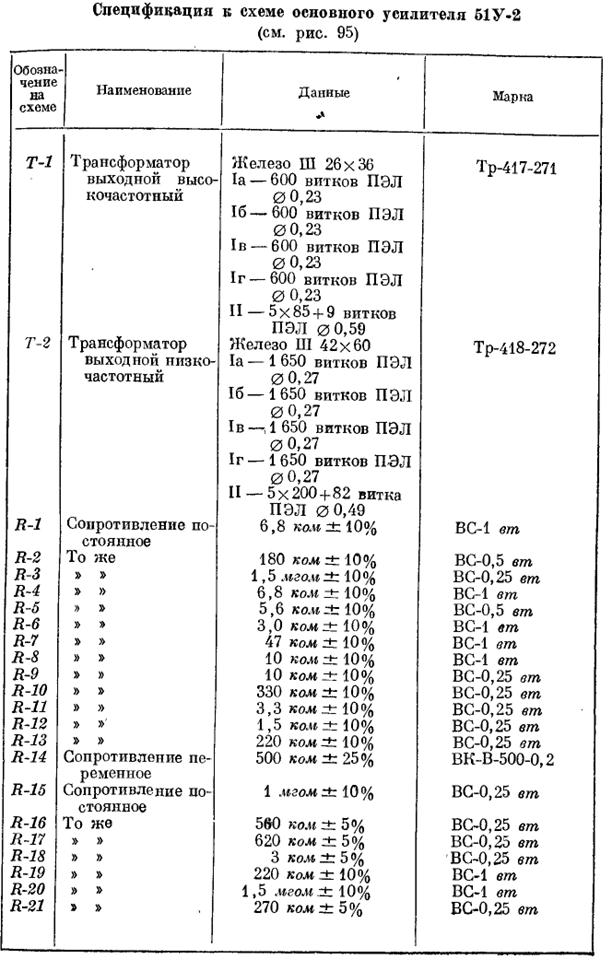

Паиель основного усилителя 51У-2

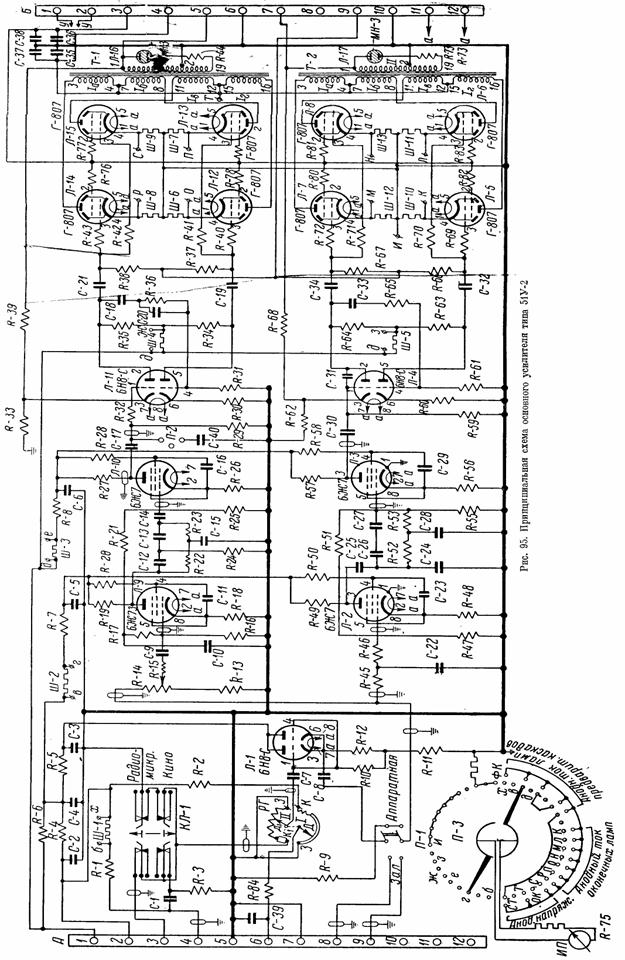

Основной усилитель 51У-2 состоит из каскада с катодным выходом и двух двухполосных усилителей (рис. 95).

Каскад с катодным выходом работает на лампе типа 6Н8-С (Л-1), у которой оба триода запараллелены. Смещение на сетки лампы 6Н8-С (Л-1 ) подается с сопротивления R-12 через сопротивление утечки R-10. Катодную нагрузку каскада с катодным выходом образуют сопротивле­ния R-11 и R-12. Сигнал с этих сопротивлений через конденсатор С-8 и переключатель П-1 («Аппаратная — зал») подается или к выносному регулятору громкости, подсоединенному к клеммам-лепесткам «8», «9» и «5» плато А (через расшивочную панель 10К-6, см. рис. 94), или к его эквиваленту (сопротивление R-9). Каскад с катодным выходом является каскадом с глубокой обратной связью по напряжению. Коэфициент уси­ления каскада равен 0,7—0,8.

Сигнал иа вход каскада с катодным выходом подается: а) с фотокаска­дов 80У-3, которые подсоединяются к клеммам-лепесткам «4» и «5» плато А. Сигнал через конденсатор С-1 и ключ КЛ-1 («Кинорадиомикроф.») поступает на потенциометр РГ (рис. 96) и далее через конденсатор С-7 на сетку лампы 6Н8-С (Л-1). Одновременно конденсатор С-1 и сопротив­ление R-3 образуют гасящий фильтр, устраняя щелчки при переключениях ключа КЛ-1- б) с радиомикрофонного блока, который подсоединяется к клеммам-лепестками «3» и «5» плато А (через расшивочную па­нель 10К-6). Сигнал через ключ КЛ-1 поступает на потенциометр РГ и далее через С-7 на сетку лампы 6Н8-С (Л-1 ).
