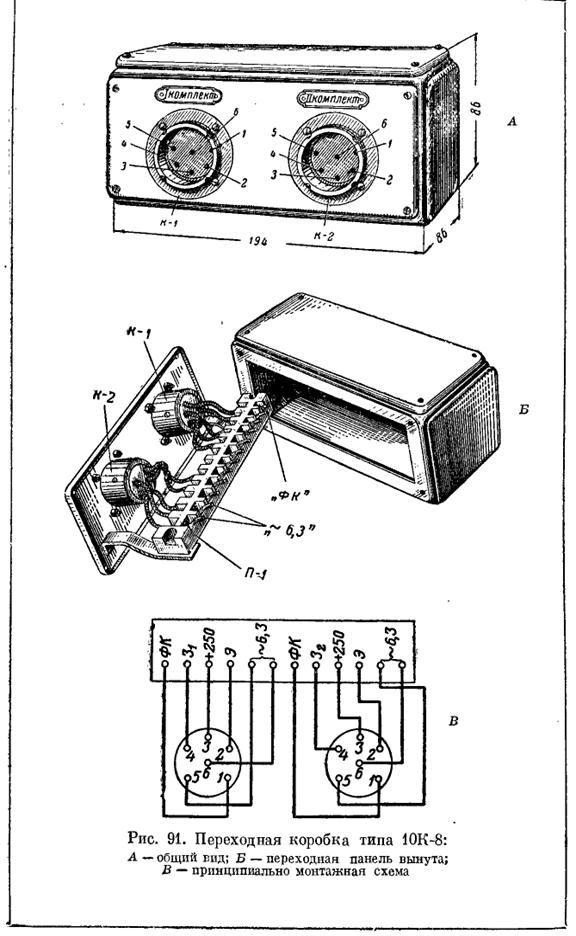

Габаритные размеры коробки 10К-8: 194X86X86 мм; вес 0,86 кг.



Прохождение сигнала звуковой частоты в КЗВТ-З

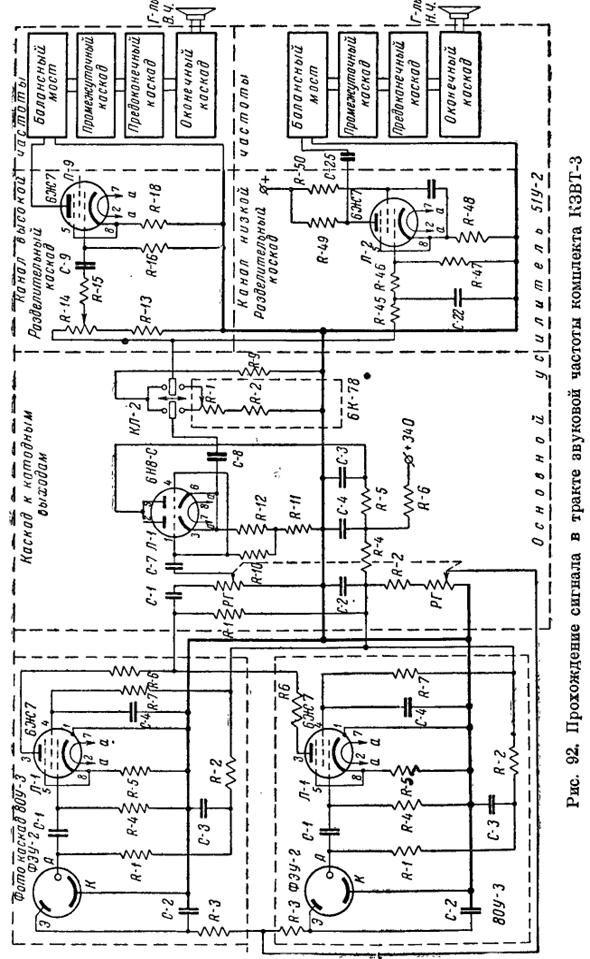

На рис. 92 даны принципиальные схемы фотокаскадов 80У-3, каскада с катодным выходом основного усилителя 51У-2, разделительных каскадов этого усилителя и скелетные схемы балансных мостов, промежуточных каскадов, предоконечных каскадов и оконечных каскадов обоих трактов (низкочастотного и высокочастотного), работающих на двухполосные громкоговорители.

Поскольку мы подробно разобрали работу фотокаскадов 80У-3, здесь лишь укажем, что усиленный этими фотокаскадами сигнал с их общеанодной нагрузки R-1 (это сопротивление размещено в основном усилителе 51У-2) через переходной конденсатор С-1 (см. каскад с катодным выхо­дом, рис. 92) подводится к сдвоенному регулятору громкости РГ.







Один из потенциометров РГ включен на входе каскада с катодным выходом и служит для изменения на нем уровня сигнала. Второй включен в цепь питания эмиттеров фотоэлектронных умножителей ФЭУ-2. Изменение величины напряжения на эмиттерах вызывает изменение чувствительности ФЭУ-2, а следовательно, и изменение величины сигнала на фото­каскадах 80У-3. Применение сдвоенного РГ помогает избежать возникновения нелинейных искажений за счет перегрузки входов фотокаскадов и каскада с катодным выходом, что может иметь место при воспроизведе­нии полноценных черно-белых фонограмм фильмокопий. В то же время при воспроизведении цветных фонограмм с малой отдачей на выходе ос­новных усилителей удается получить номинальную мощность.

Для снижения влияния емкости соединительной линии к выносному регулятору громкости на частотную характеристику и исключения возникновения помех за счет наводок на эту линию в КЗВТ-З применен ка­скад с катодным выходом, сигнал с которого (сопротивления R-11 и R-12) через конденсатор С-8 подается на потенциометр R-1 выносного регулятора громкости 6К-78. Далее сигнал поступает на вход разделительных каскадов — в высокочастотном канале сигнал снимается с потенциометра R-14 на лампу 6Ж7 (Л-9), а в низкочастотном сигнал поступает на лампу 6Ж7 (Л-2) через фильтр, составленный из сопротивлений R-45, R-46 и конденсатора С-22.
