В целях снижения помех при
воспроизведении фильмокопии малой технической годности или граммпластинок
применяется спад частотной характеристики в области высоких частот.
С этой же целью при наличии в зрительном
зале повышенной реверберации звука на низких частотах применяется спад
частотной характеристики на этих частотах.

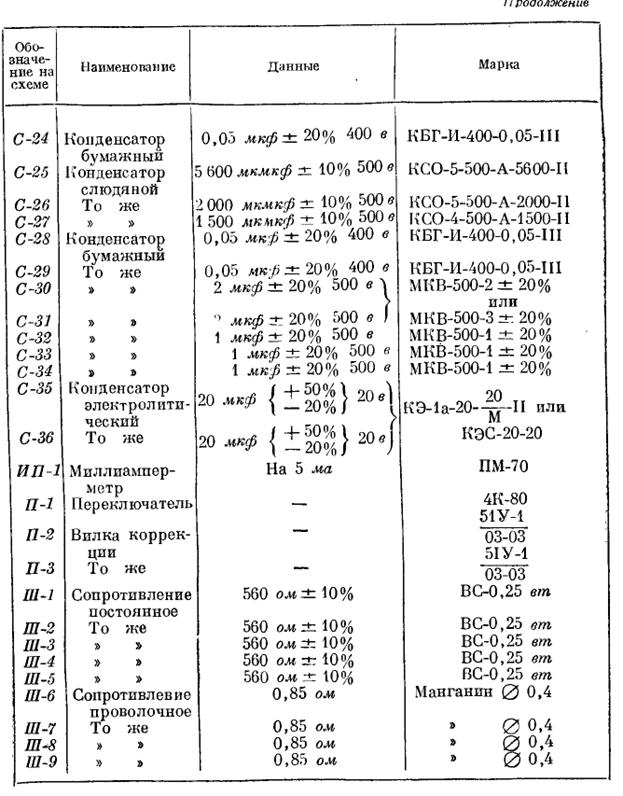

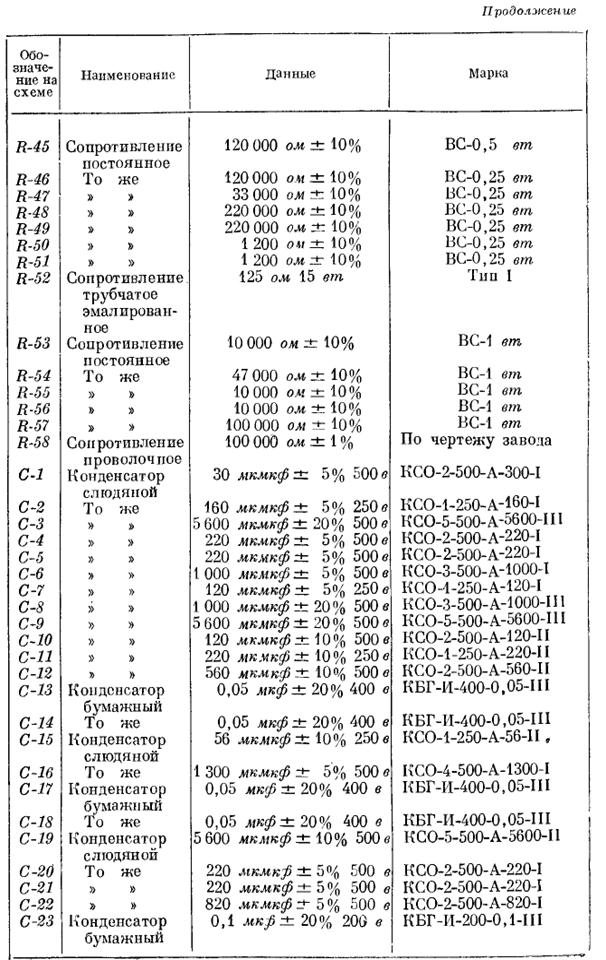

Для коррекции частотной характеристики в
каналах в. ч. и н. ч. применены корректирующие конденсаторы С-11,
С-12, С-25 и С-26,
которые включаются перемычками П-2
и П-3.
Для подбора необходимой частотной
характеристики эти перемычки устанавливаются, исходя из приведенных ниже
электроакустических и иных данных для уеилителя 51У-1.

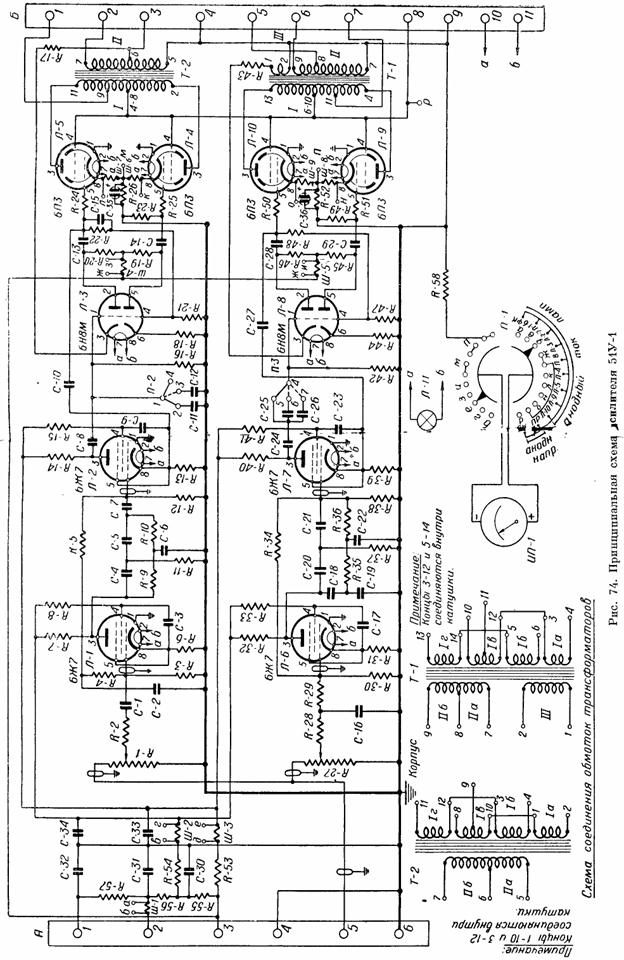

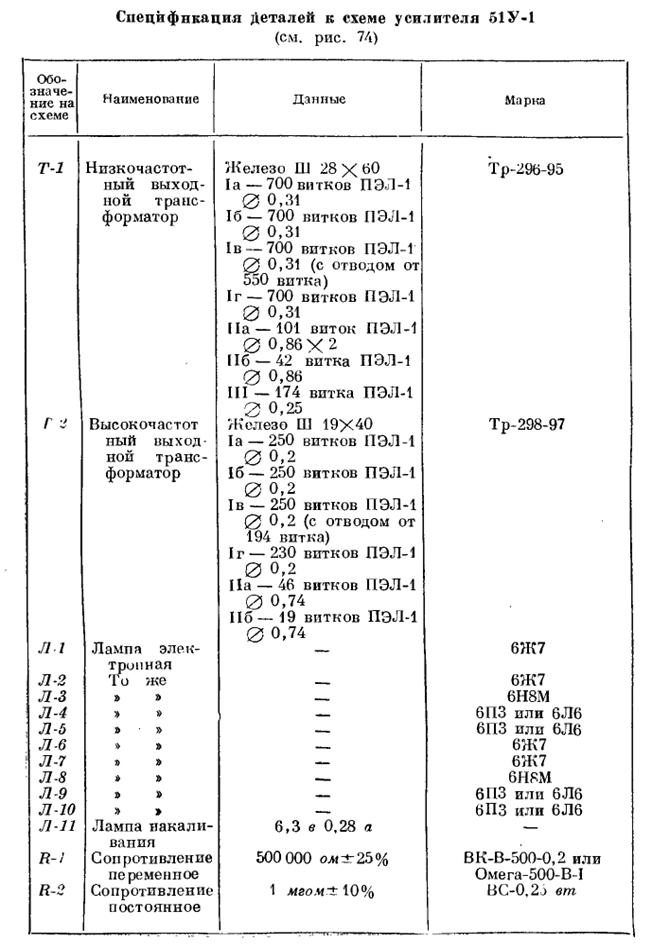

Предоконечные и инверсные каскады
работают на двойных триодах 6Н8М по реостатно-емкостной схеме
Оконечные каскады в. ч. и н. ч. каналов
усилителя 51У-1 работают на лампах 6ПЗ в двухтактной схеме в режиме класса А.
Эти каскады через выходные трансформаторы Т-1
и Т-2 нагружены либо
головками двухполосных громкоговорителей либо работают на вход мощных
усилителей 61У-1 стойки 60У-1.
Предоконечный и оконечный каскады
каждого канала охвачены обратной связью. При этом в в. ч. канале обратная связь
подается с части вторичной обмотки выходного трансформатора Т-2
через сопротивление
В.-17
автоматического смещения пампы Л-3
на ее катод. В н. ч. канапе обратная связь подается от дополнительной обмотки
трансформатора Т-1, а
также через сопротивление автоматического смещения 11-43
лампы Л-8 на ее катод.
Карта режимов 51У-1 и 80У-1
(в паузе)
Усилитель
51У-1
Напряжение
питания оконечных каскадов
(переключатель П-1
в положении «ОК») 290 е
Напряжение
питания предварительных
каскадов
(переключатель П-1
в
положении «ПР»).......................................
350 е
Напряжение
накала ламп
6 в
