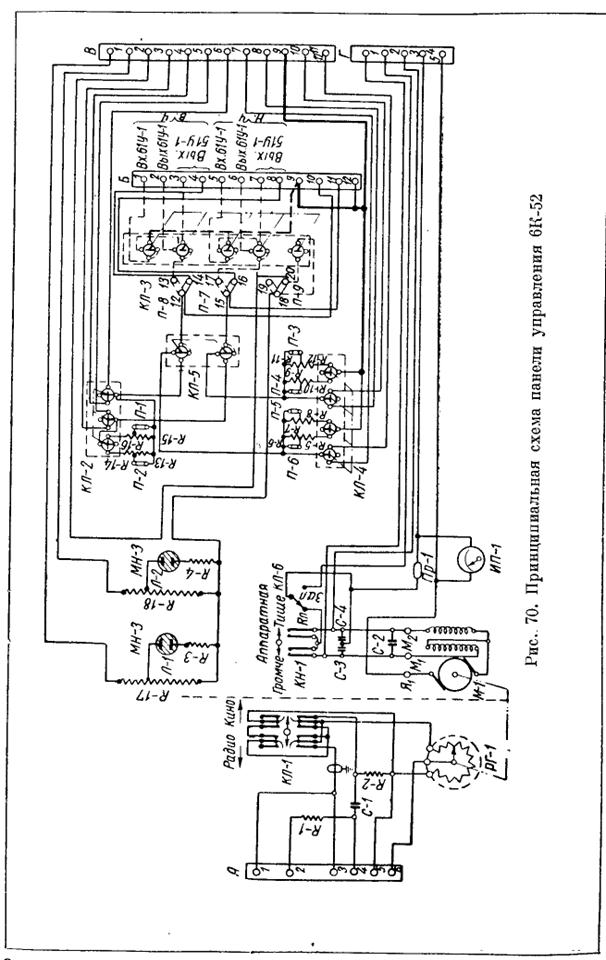

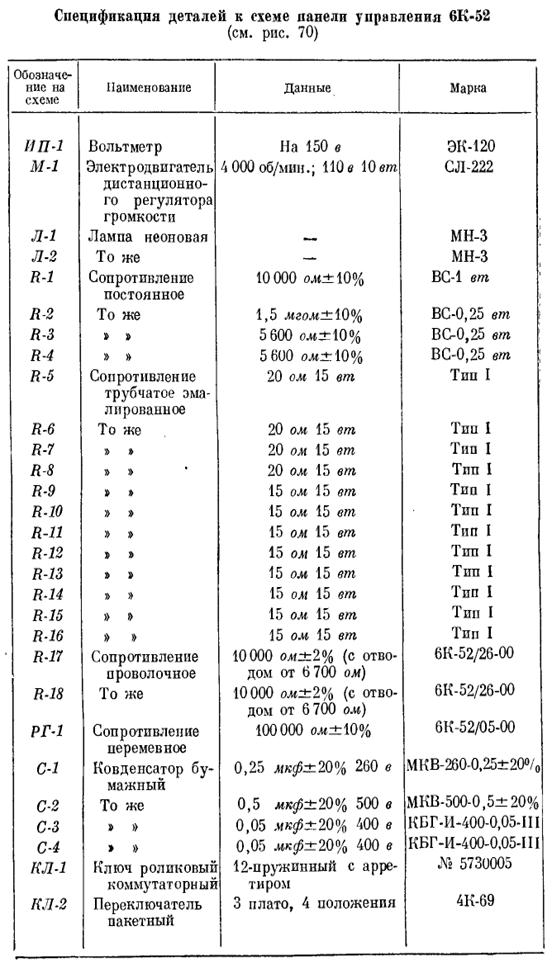

С помощью переключателей осуществляется коммутация:

1.                  Переключателем МЛ-2 включаются громкоговорители фойе: а) положение «I гр.»—I группа; б) положение «1+П гр.»—I и II группа;

в)         положение «II гр.»—II группа; г) положение «Отключено»—выключены все громкоговорители фойе.

2.                  Переключателем КЛ-З подключаются громкоговорители зала

а)         положевие «КЗВТ-1» — к выходу двадцатинаттного усилителя 51У-1

б)         положение «КЗВТ-2»—к выходу сороковаттного усилителя 61У-1

в)         положение «КЗВТ-1»— к выходу усилителя 51У-1; г) положение «КЗВТ-2» — к выходу усилителя 61У-1.

При положении «КЗВТ-1» вход сороковаттного усилителя 61У-1 замыкается на землю, а пикиндикаторы Л-1 и Л-2 включаются через де­лители напряжений В-17 и Я-18 и контролируют работу усилителя 51У-1. (Лампы вспыхивают, когда мощность, развиваемая каждым каналом, в 1,5 раза больше номинальной.) Напряжение зажигания ламп МН-3 65 в при рабочем токе 1 ма.

3.                  Переключателем МЛ-4: включаются громкоговорители зала: а).поло­жение «I гр.»—Л группа; б) положение «1+11 гр.»—I и II группа;в) положение «II гр.»—II группа; г) положение «Отключено»—выключены все громкоговорители зала.

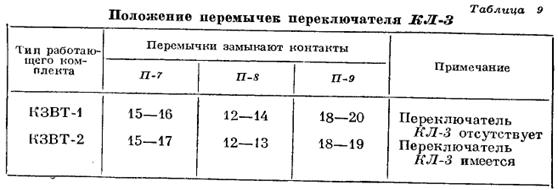

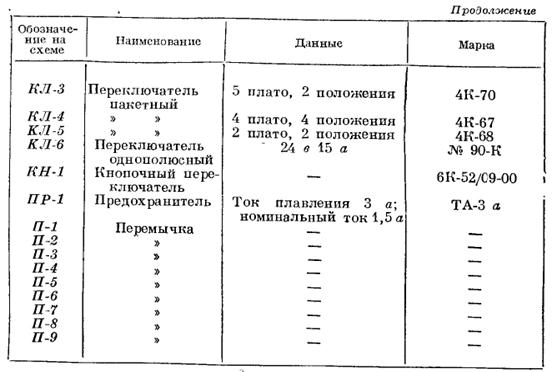

В комплекте КЗВТ-1 переключатель КЛ-3 отсутствует, а коммутируе­мые им цепи замыкаются с помощью перемычек П-7, П-8 и П-9 (табл. 9).

4.         Переключателем МЛ-5 переключают выхода усилителей с громкоговорителей зала (положение «Зал») на громкоговорители фойе (положение «Фойе») и обратно. Во всех случаях частичного или полного отключения громкоговорителей выход усилителя замыкается на эквивалентные сопротивления Д-5—В-16. Для их согласования с необходимыми нагрузками выхода усилителей некоторые из них должны при работе КЗВТ-1 (без мощных усилителей 61У-1) замыкаться перемычками П-1, П-2, П-3, П-4, П-5 и П-6; при работе КЗВТ-2 эти перемычки размыкаются. Конструктивно панель управления 6К-52 оформлена аналогично другим панелям стойки. Расположение органов управления, прибора и сигнальных ламп показано на рис. 66. На рис. 71, А изображена конструкция регулятора громкости РГ-1 панели, где 1 — регулятор громкости РГ-1; 2—рычаг сцепления оси регулятора громкости с диском сцепления 3; 4 —- ограничитель поворота; 5 — редуктор, состоящий из двух пар червячных шестерен; 6 — кожух. На рис. 71, В показано расположение сопротивлений (обозначены цифрами), а нарис. 71, В — схема РГ-1 и значение величин сопротивлений.
