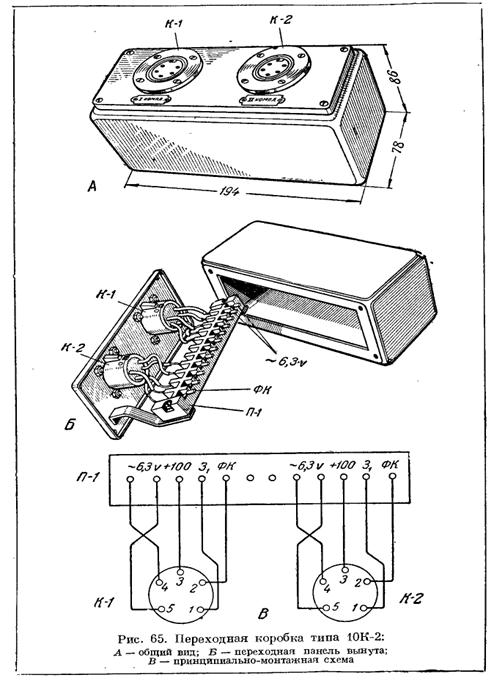

Число переходных
коробок 10К-2, устанавливаемых в кинопроекционной, берется по числу
кинопроекторов. Если в кинопроекционной имеется три кинопроектора, то два
фотокаскада работающих кинопроекторов должны быть подключены к своим переходным
коробкам 10К-2, а гибкий шланг фотокаскада третьего кинопроектора должен быть
выдернут из колодки третьей переходной коробки.
Стойка двухполосного усилителя 50У-1
На стойке типа 50У-1 смонтированы
основные узлы комплекта усилительного устройства КЗВТ-1 (см. рис. 61 и 66):
1.
Панель контрольного усилителя 52У-1 с головкой
4А-18А контрольного громкоговорителя.
2.
Панель
управления 6К-52.
3.
Панель
двухполосного двадцативаттного усилителя 51У-1.
4.
Панель
высоковольтного выпрямителя 25В-1.
5.
Панель
низковольтного выпрямителя 22В-1.
6.
Расшивочная
панель 10К-1.
Конструктивно стойка выполнена из
углового железа 50 X 50 мм
в виде рамы.
Для того чтобы стойка свободно и
устойчиво стояла на полу, она имеет с задней стороны откосы, а с лицевой у
основания приварен металлический уголок,
Конструктивно все панели выполнены в
виде металлических кожухов 1
(рис. 67), у которых отбортованы края 2.
Кожух плотно входит в раму стойки и крепится к ней с помощью винтов, проходящих
через отверстия 3 в
отбортованных боковых сторонах кожуха.
На задней наружной стороне кожуха
установлены моточные и иные детали 4,
а на внутренней выступают плато 13
с клеммами-лепестками этих моточных и иных деталей. Внутри кожуха на его
боковых стенках сделаны отверстия 5,
через которые пропускаются провода соединительного монтажа стойки. Эти провода
подпаиваются к лепесткам гребенок— плато 6.
Одновременно к ним подпаяны провода схемы панели.
