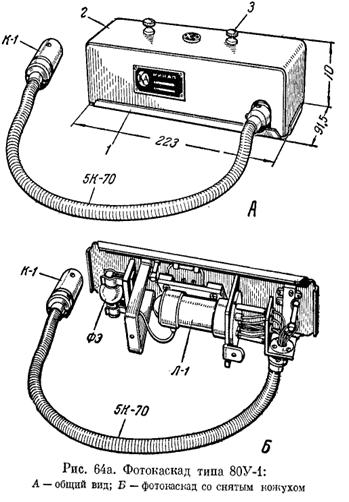

Фотокаскад
крепится на кинопроектор КПТ-1 или СКП-26 (КЗС-22). При креплении необходимо
следить, чтобы между корпусом кинопроектора и фотокаскадом не было
электрического соединения, для чего между ними лучше всего положить
прессшпановые прокладки, а винты изолировать
гетинаксовыми шайбами и трубками. Чем лучше изоляция, тем меньше возможностей
возникновения помех при звуковоспроизведении (трески при включении ламп
просвечивания, электродвигателей и пр.).
На рис. 646
приведена принципиальная схема фотокаскада 80У-1. Особенностью схемы и
конструкции фотокаскада 80У-1 является размещение лампы Л-1
(6Ж7) первого каскада в непосредственной близости от фотоэлемента.
Это позволило исключить гибкий шланг
фотоэлемента
и свести почти к
нулю входную емкость. В свою очередь это позволило более полноценно
использовать фотоэлемент, применив входное сопротивление Д-I
большой величины (10 мгом), и,
следовательно, получить напряжение, развиваемое этим фотоэлементом при хорошей
фонограмме до 0,5 в (500 мв).
Для того чтобы
избежать спада частотной характеристики в области высоких частот из-за емкости
соединительной линии между выходом фотокаскада и входом основного усилителя
стойки 50У-1, которая может достигать длины до 10 м
при емкости в 1500 мкмкф, величина
сопротивления анодной нагрузки И-1
выбрана всего в 10 000 ом.
Это
сопротивление анодной нагрузки Я-1
фотокаскада размещено в панели управления 6К-52 стойки 50У-1, что сделано для
упрощения фотокаскада и с целью использования его одновременно для двух работающих
фотокаскэдов. Для того чтобы пентод 6Ж7 (Л-1)
при малой анодной нагрузке не вносил искажений, последовательно с
сопротивлением Л-1
(стойка 50У-1) в каждом фотокаскаде применено по добавочному сопротивлению Л-4.
Следует заметить, что введение в анодную цепь добавочного сопротивления П-4
не меняет усиления каскада'.
Второй
особенностью схемы фотокаскада является применение внутри- каскадной
отрицательной обратной связи но току (глубиной в 6—7 дб),
которая
осуществляется за счет шунтирования сопротивления смещения Л-3
малой емкостью С-2. Если для низких
и средних частот имеет место действие отрицательной обратной связи, то для
высоких звуковых частот глубина этой связи уменьшается; это вызывает увеличение
усиления и, следовательно, подъем частотной характеристики в области высоких
частот, чем и компенсируется ее спад, вызванный емкостью фотоэлемента и
монтажа, шунтирующих входное сопротивление Д-^.
