Благодаря запасу в двухполосных усилителях пиковой мощности удалось добиться незначительного на этих пиках увеличения не­линейных искажений. При номинальной мощности на выходе в 40 вт и коэфициен- те нелинейных искажений в 1—2% при пиковой мощности в 100 вт коэфициент нелинейных искажений увеличивается до 3—4%. Двухполосному усилительному устройству, имеющему мощность на выходе 20 вт присвоен шифр КЗВТ-1, а двухполосному 'усилительному устройству с мощностью на выходе в 40 вт присвоен шифр КЗВТ-2.

Оба эти усилительные устройства разработаны НИКФИ совместно с заводом Ленкипап и выпускались этим заводом.

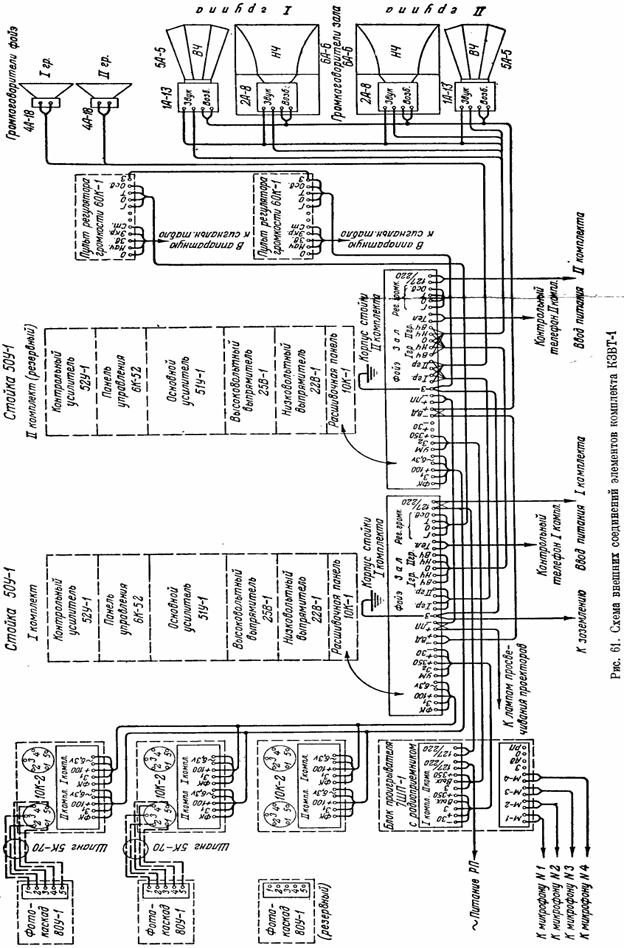

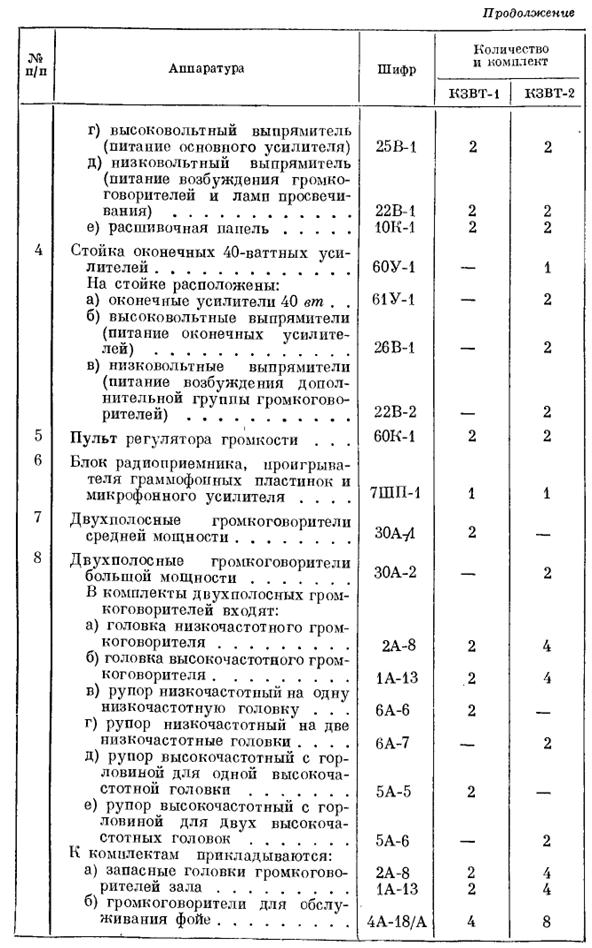

Рис. 61, 62 и табл. 8 показывают, из чего состоят комплекты КЗВТ-1 и КЗВТ-2. На рис. 63 показан общий вид стоек комплекта КЗВТ-2 (50У-1+60У-1+50У-1).

Электроакустические и прочие

данные комплектов КЗВТ

Напряжение питания сети переменного

тока с частотой                                                                               50 гц ...

Полная мощность, потребляемая от сети:

   а) КЗВТ-1 .......................................                                              2 x 825 вт

.. б) КЗВТ-2..............                                                                       2х (И50+ 825) вт

Воспроизводимая полоса частот

всего тракта (включая громкоговорители)                                   40—10 000ООО гц

Отклонение частотной характеристики

в указанной полосе частот:

а)    КЗВТ-1.......................................                                               ± 8 дб

б)    КЗВТ-2......................................                                                ±6 дб

Частота разделения...................                                                      550 + 50 гц

Крутизна спада частотных характеристик

усилительного тракта в области
