Усилитель 70У-1

Напряжение питания, подводимое от

автотрансформатора

22В-3 к клеммам

«НОУ»                                                                     110 в

Средняя мощность, потребляемая

усилителем .................................................                                      100—115 вт

Напряжение накала кенотрона 5ВХ1 '

(5Ц4-С) (Л-7)                                                 4,8 в

Напряжение накала оконечных ламп

6ПЗ (Л-5, Л-в) и

одной лампы 6Н7 {Л-4),,

 включенных последовательно . .                                                             18—19 в

Напряжение накала ламп 6Н7 (Л-3) и

6Ж7 (Л-2)                                                                             .6,3 в

Напряжение накала лампы 6Ж7 (Л-1) .                                        5,7 в

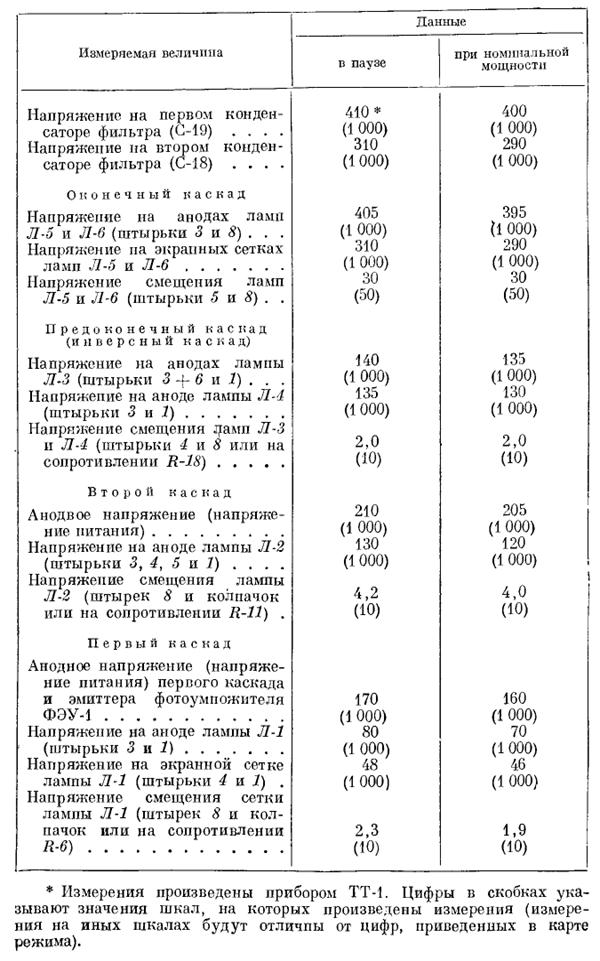

Значения выпрямленного напряжения:

Схемы соединения КУСУ-51

В усилительных устройствах КУСУ-45, КУСУ-46 и КУСУ-48, описание которых приведено выше, усилители, входящие в их комплект, являются усилителями однополосными, т. е. такими усилителями, которые пропускают и усиливают всю полосу частот от самых низких до самых высоких.

Головки громкоговорителей ГРА-2м, входящие в комплект этих усилительных устройств, являются также однополосными (или широко­полосными), т. о. воспроизводят всю полосу частот.

В связи с тем, что однополосные усилители и особенно однополосные громкоговорители не могут одинаково хорошо воспроизводить всю полосу частот, появляются искажения звуковоспроизведения.

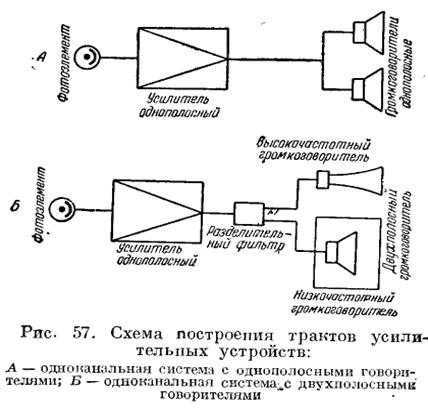

На рис. 57, Б приведена скелетная схема однополосного усилителя 70У-1 (КУСУ-51), на выходе которого включен разделительный фильтр 6У-12. Этот разделительный фильтр всю воспроизводимую полосу частот от 60 до 8000 гц делит на частоте 850 гц на две полосы: низкочастотную от 60 до 850 гц и высокочастотную от 850 до 8000 гц. Низкие частоты вос­производят низкочастотные головки 2А-9, установленные в фазоинверторы 14А-11. Высокие частоты воспроизводят высокочастотные головки 1А-13, работающие на высокочастотные рупоры 5А-7. Агрегаты, составлен­ные из этих головок и рупоров, носят назвапие двухполосных громкогово­рителей.
