При использовании контрольного усилителя 1У-75 для совместной работы с одним из приведенных в таблице стационарных усилительных устройств их соединяют, как это указано в таблице.

Сигналом включения контрольного усилителя 1У-75 служит лампа Л 3.

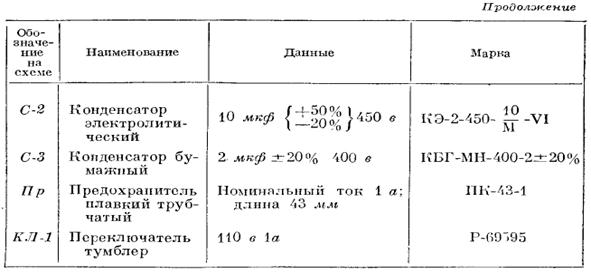

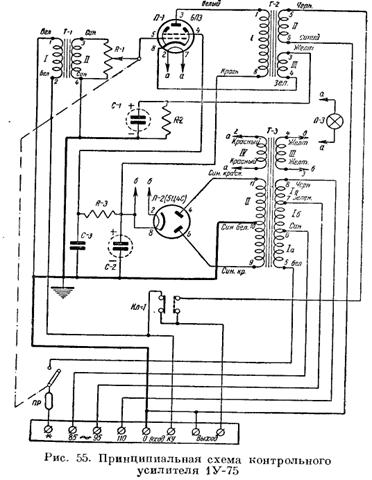

Спецификация к схеме контрольного усилителя 1У-75 (см. рис. 55)

Электроакустические и прочие дапные

контрольного усилителя 1У-75

Номинальное входное напряжение

усилителя, подводимое к обмотке I

 входного тратсформатора (клеммы

«О-вход-КУ»)...........................                                           2±0,2 в

Номинальная выходная мощность .                                  3 вт

Коэфидиент нелинейных искажений

на частоте 1 000ООО гц при номинальной

мощности ................................ ..........                                  не более 4%

Воспроизводимая полоса частот

(рис 56)                                                                                 50—8 000ООО гц

Частотные искажения в полосе

50—8 000ООО ец..... .........                                                не более 3 дб

Уровень помех усилителя, измеренный

на активном сопротивлении выхода

15 ом относительно уровня номинальной

мощностивт                                                                                                не свыше 45 дб

Сопротивление изоляции всех элементов,

 кроме конденсаторов (при температуре

+ 35°С и относительной влажности 65%),

 после двухчасового пребывания в камере . .                  не менее 50 мгом

Номинальное напряжение питания                                  85-95 или 110 вт

Мощность, потребляемая 1У-75 . .                                                40  вт

Допустимые колебания температуры

окружающего воздуха для нормальной

работы усилителя (при

относительной влажности воздуха

до 65%)                                                                                 5 – 35 оС
