Роль индикатора выполняет неоновая лампа МН-3 (Л-8), которая подключена к проволочному потенциометру П-17 через балластное сопротивление 11-39, ограничивающее ток через эту лампу до допустимой величиныма и защищающее ее от порчи. Потенциометр же в свою очередь подключен к концам обмотки III и IV выходного трансформатора Т-2, которые включены последовательно. У потенциометра П-17 имеется два вывода: «бел.» и «зел.».

Неоновые лампы, имеющие потенциал зажигания 48—53 в, должны быть подсоединены к концам потенциометра Я-17, имеющим обозначения «черный» и «белый.»

Неоновые лампы, имеющие потенциал зажигания 53—58 в, цолжиц ^отсоединяться к концам «черный» «зел.».

При таком включении неоновой ампы она вспыхивает каждый аз, когда на выходе лампы она вспыхивает каждый аз, когда на выходе усилителя 70У-1 будет пиковое напряж

напряжение равное 5 в т.

Кенотронный выпрямитель (основной), предназначаемый для питания анодных цепей электронных ламп усилителя и фотоэлектронных умножителей, собран по двухполупериодной схеме и работает на одном кенотроне Л-7 типа 5ВХЗ (5Ш-С) или 5ВХ1 (5Ц4-С).

Так как при ознакомлении со схемой усилителя 1У-46 мы подробно рассмотрели схему основного кенотронного выпрямителя, то здесь останавливаться па ней не будем.

Электроакустические и прочие данные

усилителя 70У-1

Номинальное выходное напряжение

(при котором усилитель развивает

номинальную мощность 20 вт):

а)    вход фотоэлектронного умножителя                                    40 10 мв

б)    вход адаптера ..........................                                    75 + 20 мв

Номинальная выходная мощность

усилителя 70У-1                                                                 20 вт

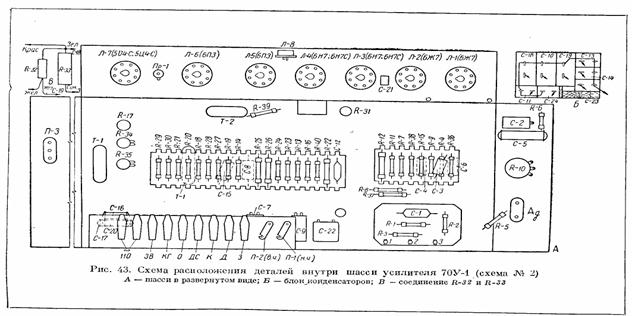

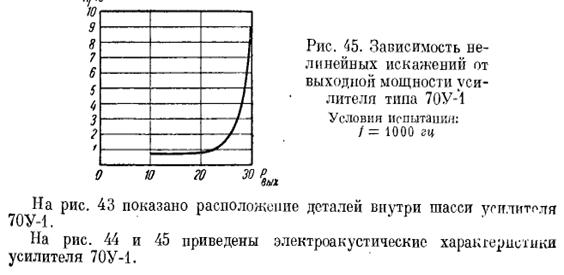

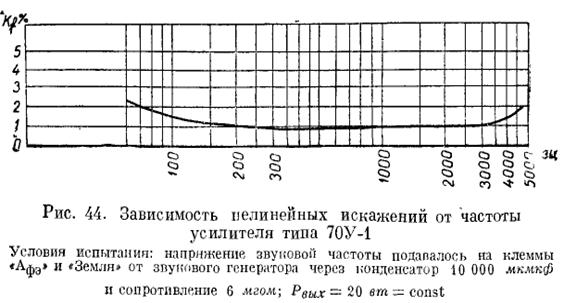

Коэфициент нелинейных искажений ,

 при отдаче номинальной мощности

(нагрузка выхода на активное

сопротивление ................................                                                           :
