Уменьшение
величины напряжения обратной связи вызовет увеличение усиления каскада, и
частотная характеристика первого каскада усилителя на высоких частотах не будет
иметь спада.
Следует
заметить, что увеличение или уменьшение в определенных пределах входной емкости
гибких шлангов фотоэлектронных умножителей (фотоэлементов) вызывает уменьшение
или увеличение глубины обратной связи на высоких частотах, и частотная
характеристика первого каскада усилителя остается неизменной. Это ценное
свойство схемы широко используется не только в усилителе 70У-1, но также и в
других усилителях (90У-2, 4У-12, КЗВТ-З и др.), описание которых приведено
ниже.
В связи с тем,
что линия выносного регулятора громкости 6К-16 обладает некоторой емкостью, во
втором каскаде усилителя 70У-1 происходит завал высоких частот частотной
характеристики. Для его компенсации применены сопротивление R-9 и
емкость С-4, включенные между собой последовательно. Будучи подключенными
параллельно сопротивлению R-3, они
вызывают уменьшение глубины обратной связн, что в свою очередь приводит к
увеличению усиления каскада на высоких частотах. Частотная характеристика на

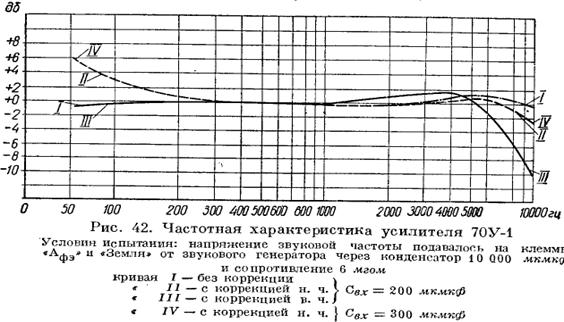

этих высоких частотах имеет плавный подъем. В результате она имеет вид кривой I
(рис. 42), т. е. нормальной характеристики.
Характериой
особенностью схемы первого каскада является таь'Ж§ применение переменной
коррекции высоких частот,
При замыкании перемычки П-2
(в. ч.) сопротивление Л-4 анодной
нагрузки лампы Л-1 шунтируется
емкостью С-12, Усиление на
высоких частотах падает, и частотная характеристика имеет спад на 7—10 дб
(см. рис. 42, кривая III). Этим пользуются
при воспроизведении фильмов с низкой технической годностью, а также при
воспроизведении граммзаписи. Для получения качественного звуковоспроизведения с
фильмов хорошей технической годности перемычка П-2
(в. ч.) должна быть разомкнута. В этом случае мы будем иметь основную
характеристику усилителя 70У-1 (см. рис. 42, кривая I).
снятую с учетом емкости гибких шлангов фотоэлектронных умножителей, а также
емкости переходных колодок (всей входной цепи).
