УСИЛИТЕЛЬНОЕ
УСТРОЙСТВО ТИПА КУСУ-46
Как уже
отмечалось, усилительное устройство типа КУСУ-45 наряду со многими
положительными качествами (малые габариты, отсутствие выделенного усилителя
напряжения, отсутствие высоковольтных электролитических конденсаторов и др.)
имеет и ряд недостатков.
Учтя недостатки
КУСУ-45, Ленинградский завод киноаппаратуры разработал новую конструкцию
комплекта под шифром КУСУ-46.
Имея на выходе
20 вт неискаженной
мощности, устройство КУСУ-46, также как и аналогичное ему КУСУ-45,
предназначено для оборудования звуковых кинотеатров со зрительным залом
вместимостью до 600 человек. В основном усилительное устройство КУСУ-46 предназначается
для работы от фотоэлемента, но может также работать и от адаптера (звукоснимателя).
В комплект этого
усилительного устройства входит следующая аппаратура: 1) усилитель 1У-46; 2)
два шланга фотоэлементов '2~4.00
(один длиной 1,75 м, другой — 1,25 м)\
3) блок питания 1В-46 (выпрямитель); 4) пульт регулятора громкости 6К-16; 5)
контрольный громкоговоритель 1КГ-45 или 25А-3; 6) два рупорных громкоговорителя
ГРА-2м; 7) рабочий комплект электронных ламп (6Ж7—2 шт.; 5114-С или 5Ц4-С—1
шт.; 6Н7—2 шт.; 6Л6 или 6ПЗ—2 шт.; газотрон ВГ-176 — 1 шт.); 8) описание
и инструкция, упаковочный и рекламационный листы.
Основными
отличительными особенностями усилительного устройства КУСУ-46 являются: 1)
возможность быстрого перехода с одного тракта на другой; 2) наличие выносного
регулятора громкости; 3) улучшенные электроакустические характеристики; 4)
лучшее внешнее оформление.
Усилитель 1У-46 (схема № 3)

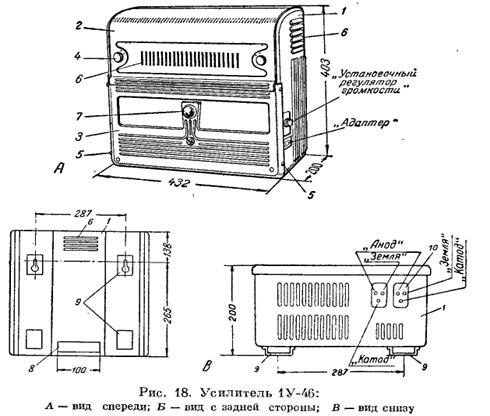

Усилитель 1У-46
(рис. 18) сохраняет основные конструктивные данные усилителя 1У-45 и отличается
от него лишь внешним оформлением. Усилитель 1У-46 состоит из металлического
шкафа 1 обтекаемой
формы с габаритами 432X403X200 мм
и установленного в нем шасси.
