Номинальное напряжение питания                                  110 в

Мощность, потребляемая 1У-45                                        115 вт.

Вес 1У-45.............................                                                10 кг

Габариты шкафа 1У-45                                           325 х 415 х 180 мм

Габариты шасси 1У-45 с учетом

моточных деталей                                                   410 х 155 х 171 мм

Добавочные ячейки фильтра образованы R12; R-6 и емкостями С-19: С-18 и С-2. Сопротивлепиие R 5 и емкость С 5 – развязывающая ячейка анодной цепи лампы 6Ж7Б (Л-1)

Отсутствие электролитических конденсаторов у сглаживающих фильтров усилителя 1У-45 вызвано стремлением повысить запас электрической прочности комплекта.

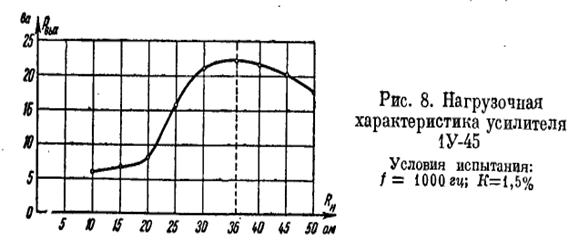

На рис. 6, 7 и 8 приведены электроакустические характеристики (усилителя 1У-45).

В разделе III мы отмечали, что все усилительные устройства звукового кино рассчитаны на питание переменным 50-периодным током на­пряжением 127 или 220 в- В тех редких случаях, когда в электросети ток постоянный, применяются специальные приборы — преобразователи (ГЮ-550М и ПО-556ДМ).

Выпрямитель 1В-45

В связи с тем, что ряд электросетей имеет нестабильное напряжение, в выпрямителях стационарных усилительных устройств применяется ручная регулировка сетевого напряжения.

Выпрямитель (рис, 9 и 10) служит для питания возбуждение громкоговорителей и

 лампы просвечивания, а также для питания переменным напряжением 110 в усилителя 1У-45.

Напряжение питания подводится к лепесткам «127/220V». При номинальном на- пряжении сети 127 в перемычку Л-2 должны быть установлены между контактами 1—2 и 3—4, а при номинальном напряжении сети 220 в перемычки замыкают контакты 2—3.

Трансформатор выпрямителя имеет секционированную первичную обмотку, выводы которой подводятся к переключателю П-1 с разрезной щеткой. G помощью этого переключателя производится регулировка напряжения питания комплекта     1В-45 (без разрыва цепи), которое во всех случаях должно быть равным 110 в.
