При замыкаиип
перемычки П-2 (в. ч.)
конденсатор С-12 оказывается
включенным параллельно цепи, составленной из сопротивления 11-28 и 11-13 и
конденсатора С-24.
Вследствие
того что сопротивление конденсатора С-12 на высоких
частотах уменьшается, уменьшается и глубина обратной связи, а частотная характеристика

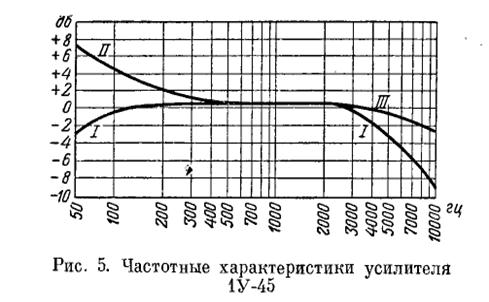

усилителя 1У-45 будет иметь плавный подъем в области высоких частот (рис. 5,
кривая III) по отношению
к основной характеристике (кривая I) того же
рисунка. Этим достигается компенсация завала характеристики на частотах до 8000
гц, вызываемого
емкостью гибких шлангов фотоэлементов.
При замыкаиип
перемычки П-2 (в. ч.)
конденсатор С-12 оказывается
включенным параллельно цепи, составленной из сопротивления 11-28 и 11-13 и
конденсатора С-24.
Вследствие
того что сопротивление конденсатора С-12 на высоких
частотах уменьшается, уменьшается и глубина обратной связи, а частотная
характеристика усилителя 1У-45 будет иметь плавный подъем в области высоких
частот (рис. 5, кривая III) по отношению
к основной характеристике (кривая I) того же
рисунка. Этим достигается компенсация завала характеристики на частотах до 8000
гц, вызываемого
емкостью гибких шлангов фотоэлементов.
В условиях
эксплуатации усилительного устройства КУСУ-45 при воспроизведении фонограммы
необходимо соблюдать следующие правила:
1.
Для
нормальной передачи: а) перемычка низких частот П-1
долита быть разомкнута; б) перемычка высоких частот П-2
должна быть замкнута.
2.
При
«бубнящем» эффекте в зрительном зале перемычка низких частот П-1
должна быть замкнута.
3.
В
случае появления сильного шипения, вызываемого изношенной фонограммой,
перемычка высоких частот П-2 должна быть
разомкнута!
