Второй васвад также работает по реостатной
схеме на двойном триоде 6Н7 (Л-2 — первый триод). Таким образом
двойной триод 6Н7 (Л-2) работает в двух каскадах:
первый триод (сетка 4, анод 3) — во втором каскаде усилителя,
а второй (сетка 5, анод 6) — в основном плече предоконечного
каскада, т. е. в третьем каскаде.

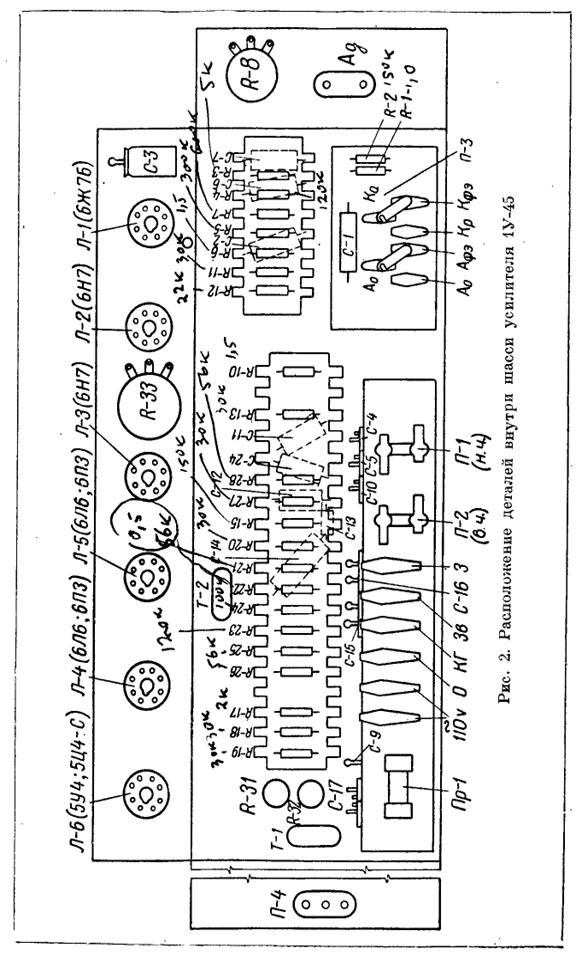

Сопротивлением утечки сетки
лампы Л-2 служит переменное сопротивление В.-8, которое выполняет роль
регулятора громкости. Параллельно ему через емкость С-7 включается в гнезда «Ад»
адаптер. Нагрузкой лампы Л-2 служит сопротивление В.-11.
С-10 — переходной
конденсатор.

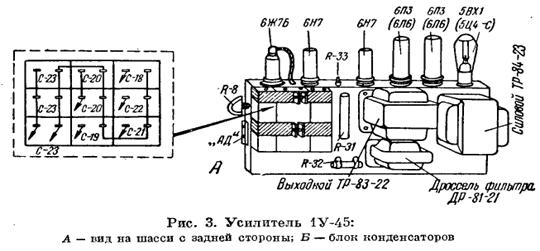

Смещение на сетки ламп второго
и третьего каскадов — независимо©;- В усилителе 1У-45 независимое смещение
осуществляется от специального лампового выпрямителя, собранного по
однополупериодной схем» в работающего наодномиз триодов лампы 6Н7 (Л-3). У ламны 6Н7 (Л-3)
сетка 5
выполняет роль анода кенотрона, а анод 6, будучи присоединенным к «—» выпрямителя смещения,
служит электростатическим экраном защищая от помех, наводимых вторым триодом
лампы Л-3 ва сетку і Первого- триода той же лампы.
Для получения
хорошо сглаженного напряжения смещения применен реостатно-емкостный
сглаживающий фильтр, состоящий из конденсаторов С-21
и С-22
и сопротивления Н-19. Для получения
необходимого напряжения смещения на второй и третий каскады применен делитель,
состоящий из сопротивлений В.-17
и Л-18.
Для уменьшения пульсации напряжения смещения ламп второго и третьего каскадов
поставлены дополнительные ячейки фильтра С-9, В.-10
и С-8.

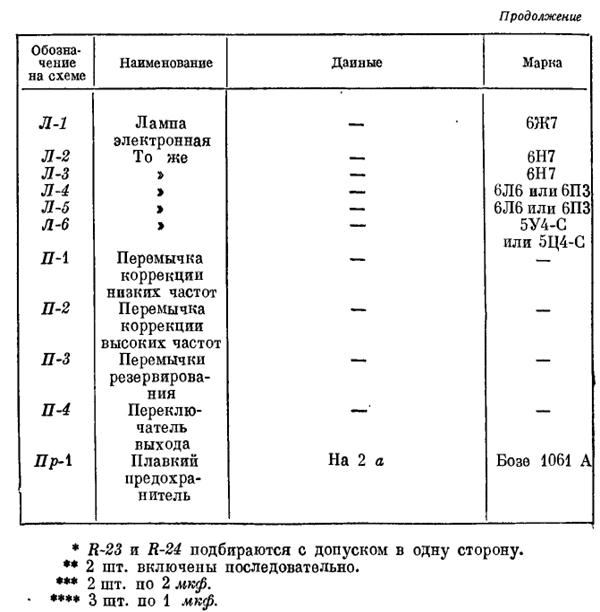

Третий
предовонечный васвад работает по инверсной схеме на отдельных триодах двух ламп
6Н7 (лампы Л-2 и Л-3).
В качестве
триода основного плеча инверсного каскада используется второй триод лампы 6Н7 (Л-2)
(сетка 5, анод 6),
а в качестве инвертирующей лампы предоконечного каскада используется первый
триод лампы 6Н7 (Л-3) (сетка 4,
анод 3).
