2.
Лампа
6Ж7Б при пентодном включении в схеме па сопротивлениях дает большой коэфициент
усиления, что создает известные преимущества с точки зрения требований к
питающему устройству.
Требования к
фильтрации выпрямленного напряжения прп большом 1усилении
первого каскада уменьшаются, точно так же упрощается требование к
развязывающим ячейкам, устраняющим связь через общий источник питания.
3. Уровень
помех, создаваемых лампой 6Ж7Б при питании накала переменным током, в
особенности при некотором снижении напряжения накала (до 5,8 в),
практически не ограничивает динамического диапазона воспроизведения. "
Автоматическое
смещение с ^автономным сопротивлением смещения выявилось как наиболее простой
способ осуществления смещения, так как он не требует каких-либо развязывающих
ячеек, необходимых при общем сопротивлении смещений. Высокое качество п малые
габариты вы- пускаемых ч-в
настоящее время электролитических конденсаторов, которыми, как правило,
блокируется сопротивление смещении, гарантирует безотказную работу усилителя и
одновременно упрощает решение вопроса о
опроектировании
малогабаритных конструкций.

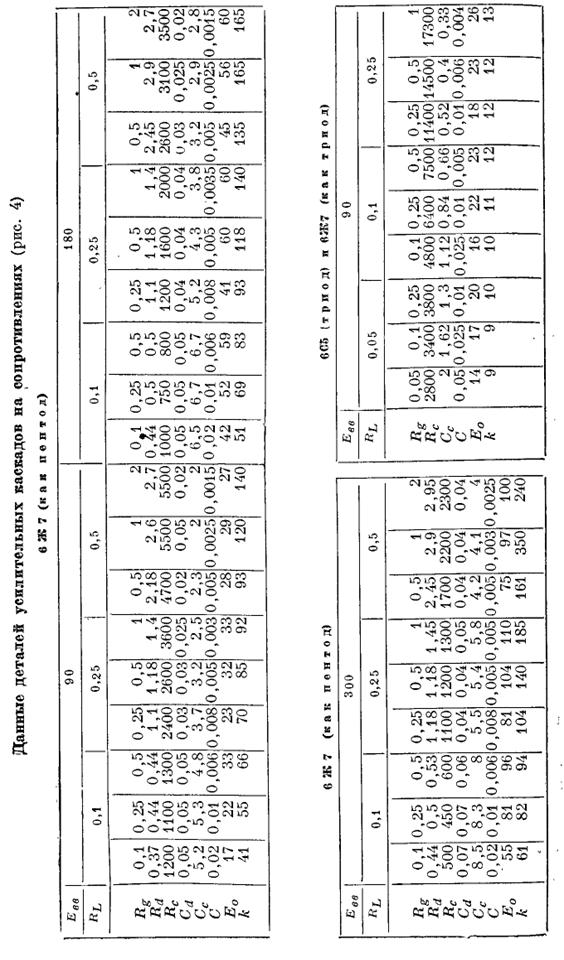

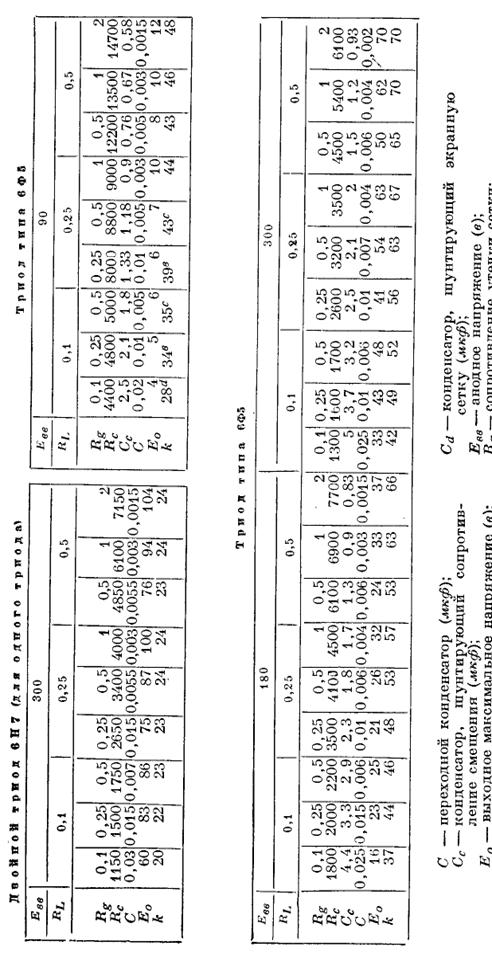

Примечания:
1. Напряжение Еве
на аноде равно напряжению источника питания минус падение напряжения на и Кс.
Для анодных напряжений, отличающихся на 50% от анодных напряжений, приведенных
в таблице, знчения величин сопротивлений, конденсаторов и усиления
приблизительно верны. Значение выходного напряжения для других напряжений источника
питания равно выходному напряжению, указанному в таблице, увеличенному на новое
напряжение источника питания и деленное на напряжение источника питания,
соответствующее указанному в таблице выходному напряжению
