В ряде
случаев характеристику делают неравномерной с тем, чтобы компенсировать
искажения, вызываемые другими звеньями звуковоспроизводящего тракта.Например, в
усилительном устройстве КПУ-47 частотная характеристтика идет с
большим подъемом в области 1000—5000 гц с максимумом'
на частоте 4300 гц.
Определение
частотной характеристики усилителя производится путём измерения выходного
напряжения на разных частотах при неизменном входном напряжении.
Теоретически
идеальная характеристика представляется в виде горизонтальной прямой,
простирающейся от 40 до 14 ООО—15 ООО гц.. Иными
словами, выходное напряжение усилителя сохраняется строго неизменным при
изменении частоты входного напряжения в пределах от 40 до 14ООО—15 ООО гц. Изучение
работы воспроизводящих усилителей показало, что такая идеальная характеристика
не только не улучшает качество воспроизведения, но безусловно его ухудшает. В
особенности это относится к высокочастотной части диапазона, так как
прослушиваемый шум пленки резко возрастает и заглушает воспроизведение
высокочастотных составляющих полезного сигнала. . : На основании этих
практических данных требования в отношении воспроизводимой полосы частот
ограничены обычно значением. 50—8000 гц для широкой
пленки и 80—5000 гц для узкой

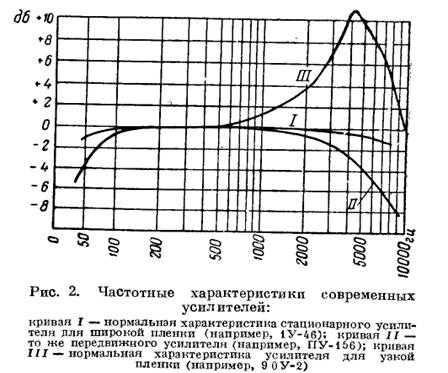

пленки (рис. 2).
В ряде
случаев характеристику делают неравномерной с тем, чтобы компенсировать
искажения, вызываемые другими звеньями звуковоспроизводящего тракта.Например, в
усилительном устройстве КПУ-47 частотная характеристтика идет с
большим подъемом в области 1000—5000 гц с максимумом'
на частоте 4300 гц.
После 5000 гц
характеристика
имеет крутой спад, и на частоте 8000 гц
выходной
уровень на 3 дб ниже,
чем на средних частотах
Такой вид
частотной характеристики компенсирует влияние конечной, ширины читающего
штрихаи уменьшение отдачи фонограммы узкого фильма, определяемое процессом
печати.
