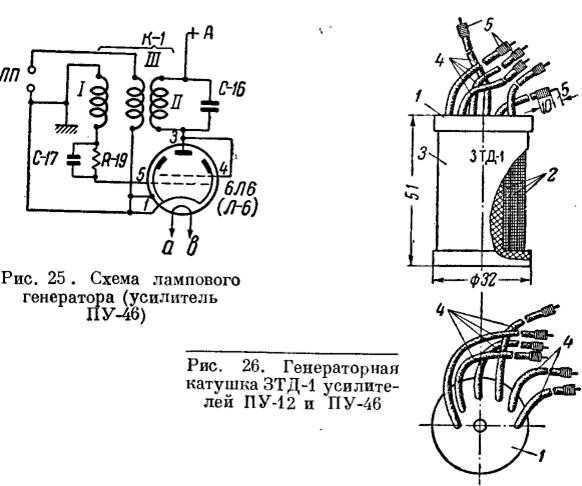

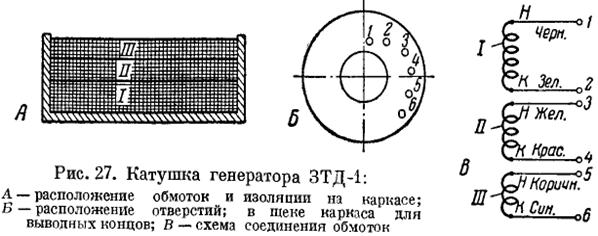

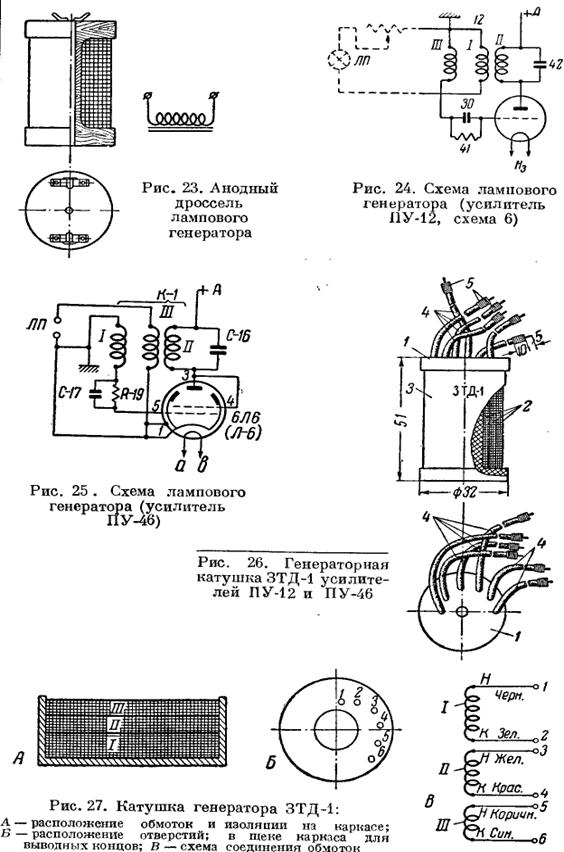

На рис. 26 показан общий вид генераторной катушки ЗДТ-1, где цифрами обозначены: 1 — каркас; 2 — обмотки; 3 — гранитоль; 4 — вывод­ные концы; 5 — зачалки (ниткш, которые служат для того, чтобы оплетка выводных концов не распускалась. Данные катушек следующие: на баке­литовый каркас (рис. 27), обернутый в два слоя пергаментом (размер 41X 100 ммф0,07 мм), наматывается обмотка I проводом марки ПЭ 0 0,16; число витков 1000. Выводные концы 1 и 2 обмотки I выполнены проводом МГШД 10X0,2 01,0 длиной 135 мм.

Поверх обмотки I обертывают два слоя эксцельсиорового полотна (размер 41X 110 ммф0,2 мм) и наматывают обмотку II проводом марки ПЭ 0 0,23; число витков 400. Выводные концы 3 и 4 обмотки II выполнены проводом МГШД 10 X 0,2 0 1,0 длиной 115 мм. Поверх обмотки II обертывают два слоя эксцельсиорового полотна

(размер 41X140 ммфО,2) и наматывают обмотку III проводом марки ПЭ 0 1,0; число витков 19. Поверх обмотки III обертывается гранитоль 3 (размер 41x90 мм).

Раздел IV

ПАРАМЕТРЫ

И ОСОБЕННОСТИ

СХЕМ УСИЛИТЕЛЕЙ

НИЗКОЙ ЧАСТОТЫ

Теория усилителей низкой частоты изложена в ряде учебных пособий для киномехаников и в книге в целом не рассматривается. В настоящем разделе будут уточнены только те вопросы, которые относятся к практике эксплуатации усилителей

ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ

ВХОДНЫЕ ЦЕПИ

В усилительных устройствах, применяемых для целей звуковоспроизведения, используются следующие схемы:

1.                  Для обычных фотоэлементов: а) без разделения переменной и по­стоянной составляющих тока фотоэлемента, когда он включен со стороны катода (рис. 1, А); б) с разделением составляющих, когда фотоэлемент включен со стороны катода (рис. 1, Б); в) с разделением составляющих, когда фотоэлемент включен со стороны айода (рис. 1, В).

2.                  Для фотоэлектронных умножителей существует лишь одна схема (рис. 1, Г) с разделением составляющих, когда фотоэлектронный умножитель включен со стороны анода.
