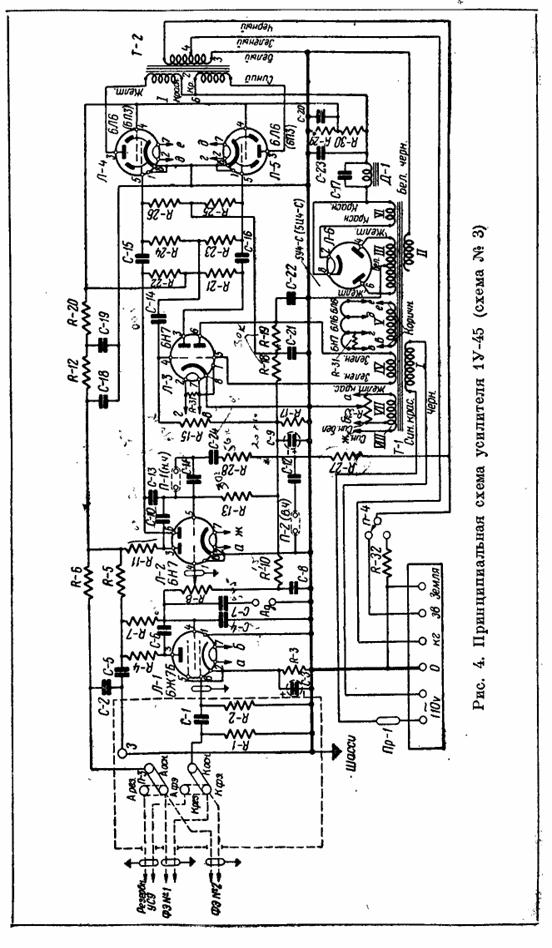

Первый к Смещение на сетку лампы осуществляется автоматически от сопротивления В.-3, заблокированного емкостью С-3. Сопротивление Е-4 — нагрузочное. Емкость С-6 — переходной конденсатор. Напряжение на экранную сетку лампы 6Ж7Б (Л-1) подается через гасящее сопротивление й-7, заблокированное емкостью С-4 В связи с тем, что усилитель 1У-45 имеет большое усиление, питание накала лампы 6Ж7Б (Л-1) напряжением в 6,3 в вызывает увеличение уровня помех. Для уменьшения помех напряжение накала лампы 6Ж7Б понижено до 5,5—5,6 в; цепь накала этой лампы питается от обмотки VII силового трансформатора Т-1. Второй каскад также работает по реостатной схеме на двойном триоде 6Н7 (Л-2 — первый триод). Таким образом двойной триод 6Н7 (Л-2) работает в двух каскадах: первый триод (сетка 4, анод 3) — во втором каскаде усилителя, а второй (сетка 5, анод 6) — в основном плече предоконечного каскада, т. е. в третьем каскаде. Сопротивлением утечки сетки лампы Л-2 служит переменное сопротивление В.-8, которое выполняет роль регулятора громкости. Параллельно ему через емкость С-7 включается в гнезда «Ад» адаптер. Нагрузкой лампы Л-2 служит сопротивление В.-11. С-10 — переходной конденсатор. Смещение на сетки ламп второго и третьего каскадов — независимо©;- В усилителе 1У-45 независимое смещение осуществляется от специального лампового выпрямителя, собранного по однополупериодной схем» в работающего наодномиз триодов лампы 6Н7 (Л-3). У ламны 6Н7 (Л-3) сетка 5 выполняет роль анода кенотрона, а анод 6, будучи присоединенным к «—» выпрямителя смещения, служит электростатическим экраном защищая от помех, наводимых вторым триодом лампы Л-3 ва сетку і Первого- триода той же лампы.
|
